自動車コネクタのシリコーンゴムガスケットは重要な電気システムをどのように保護しますか?

1. 自動車コネクタにおけるシーリングの重要な役割

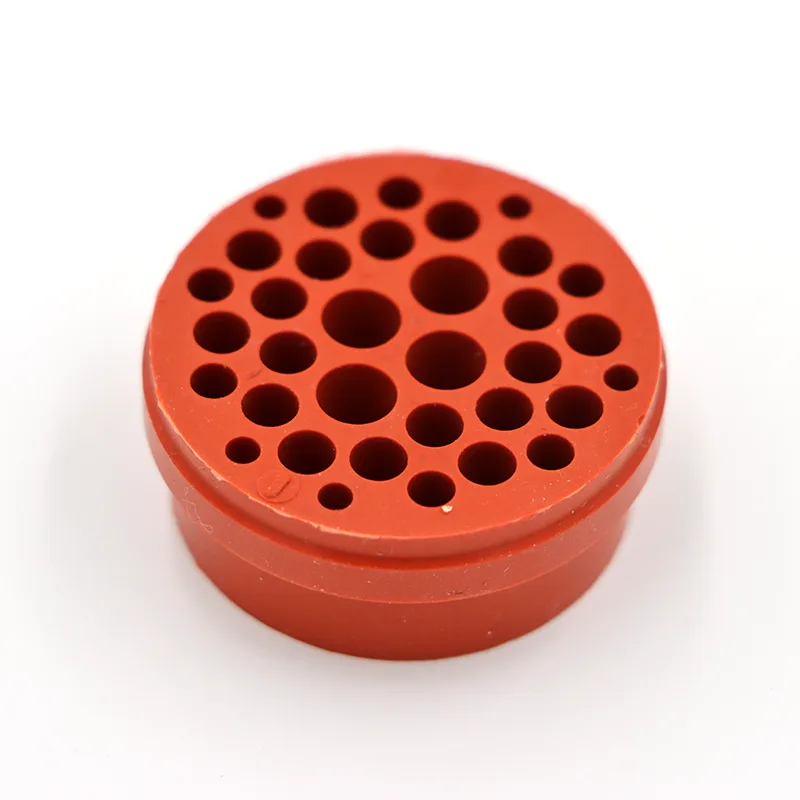

最新の車両には、センサー、アクチュエーター、制御ユニット、配電システムをリンクする何百もの電気コネクタが搭載されています。湿気や導電性汚染物が単一箇所から侵入すると、断続的な障害、誤った診断トラブル コード、または完全なシステム障害が引き起こされる可能性があります。の自動車コネクタ用シリコーンゴムガスケットは、嵌合コネクタの半分の間に耐久性のある準拠したバリアを作成することで、この脆弱性に対処します。

正確な寸法公差に依存する硬質プラスチックのシールや O リングとは異なり、シリコーンゴムのガスケットは、車両の耐用年数にわたるわずかな位置ずれ、熱膨張、コンポーネントの摩耗に対応します。この寛容な性質は、コネクタがエンジンの動作や路面からの入力によって継続的に機械的ストレスを受けるエンジン コンパートメントなどの高振動環境で特に役立ちます。

シール機能は単なる水分の排除を超えています。効果的なガスケットは、接触面を劣化させ電気抵抗を増加させる可能性のある道路塩、ブレーキダスト、オイルミスト、洗浄用化学物質の侵入も防ぎます。ひどい場合には、コネクタが汚染されていると、過熱、アーク放電、さらには火災の危険が生じる可能性があります。したがって、適切な選択自動車コネクタ用シリコーンゴムガスケット単なる設計の詳細ではなく、基本的な安全性と信頼性に関する決定です。

業界データによると、自動車エレクトロニクスにおける保証請求のかなりの割合を電気コネクタの故障が占めています。これらの故障の多くは、不適切なシールや、フード内の温度や化学薬品に長時間さらされたことによるシール材の劣化が原因です。シリコーンゴムは、幅広い温度範囲にわたってその固有の安定性を備えており、この永続的な課題に対する実証済みの解決策を提供します。

• 断続的な信号損失– ピン間の湿気のブリッジにより、センサーの読み取り値が不安定になります。
• 接触抵抗の増加– 酸化と腐食によりジャンクション温度が上昇します。
• 短絡– 導電性汚染物質は、意図しない電気経路を作成します。
• 早期のコンポーネント障害– 制御モジュールとアクチュエーターが通信を失います。
• 診断トラブルコード– 誤った障害は不必要な修理やダウンタイムにつながります。

2. 材料科学: シリコーンゴムがシーリング用途に優れている理由

シリコーン ゴムは、優れた熱安定性と耐薬品性を与えるシリコン - 酸素主鎖によって有機エラストマーと区別されます。ニトリル (NBR) やエチレン プロピレンジエン モノマー (EPDM) などの材料は、中程度の環境では適切に機能しますが、最新のエンジン コンパートメントや電気自動車のバッテリー エンクロージャなどの極端な条件下では急速に劣化します。

液体シリコーンゴム (LSR) と高粘稠度ゴム (HCR) は、コネクタのガスケットに使用される 2 つの主な形式です。射出成形で加工された LSR は、リブ付きシール面やマルチキャビティ設計などの微細なディテールを備えた複雑な形状に対して優れた流動特性を提供します。 HCR は通常、圧縮成形またはトランスファー成形され、より大きなガスケットまたはより厚いガスケットに対してより高い引裂強度を提供します。どちらのバリエーションも、組み立てを容易にするための自己潤滑など、特定の特性を強化する添加剤を配合できます。

シリコーン ゴムがコネクタのシーリングに好まれる選択肢となる主な材料特性は次のとおりです。

• 広い使用温度範囲– -50°C ～ +200°C、一部のフルオロシリコーングレードは +230°C まで対応します。
• 低い圧縮永久歪– 長時間の圧縮後もシール力を維持します。通常は 150°C、22 時間で 25% 未満です。
• 優れた耐オゾン性と耐紫外線性– 大気中の酸化剤にさらされてもひび割れたり硬化したりしません。
• 固有の疎水性– 水をはじき、湿気の吸収を防ぎます。
• 耐薬品性– エンジンオイル、冷却液、ブレーキ液、および多くの洗浄溶剤に耐えます。
• 誘電特性– 湿った状態でも電気絶縁を維持します。

フルオロシリコーン ゴム (F-LSR) は、標準シリコーンの熱安定性を維持しながら、燃料や攻撃的な化学薬品に対する耐性を強化した特殊な変種です。このグレードは、燃料インジェクター、ターボチャージャー、または炭化水素にさらされるその他の領域の近くにあるコネクターに指定されることがよくあります。

材料選択プロセスでは、特定の化学環境、温度プロファイル、および各用途の機械的要求を考慮する必要があります。車室内コネクタでは良好に機能するガスケットでも、熱サイクルや化学物質への曝露が多いボンネット下の用途では早期に機能しなくなる可能性があります。

3. コネクタガスケットの主要な性能パラメータ

を指定する自動車コネクタ用シリコーンゴムガスケットいくつかのパフォーマンス指標を慎重に評価する必要があります。各パラメータは、車両の耐用年数にわたって信頼性の高いシールを維持するガスケットの能力に影響を与えます。この耐用年数は、一部のプラットフォームでは 15 年を超える場合があります。

これらの物理的特性に加えて、ガスケットの形状も重要な役割を果たします。リブ付きまたは波形のシール面により、単位面積あたりの接触圧力が増加し、液体やガスに対するシールが向上します。断面形状は、早期破損につながる可能性のある過度の応力集中を避けるように設計する必要もあります。

圧縮力も重要な考慮事項です。圧縮が不十分だと流体経路が発達し、圧縮が過剰だとコネクタ ハウジングに過剰な応力が加わったり、ガスケットが隙間にはみ出したりする可能性があります。有限要素解析 (FEA) は、シール界面全体に均一な応力分布を実現するガスケット設計を最適化するために一般的に使用されます。

4. アプリケーション環境: エンジンベイからバッテリーパックまで

の動作環境自動車コネクタ用シリコーンゴムガスケット車両の位置が異なると大幅に異なります。適切な材料グレードと設計構成を選択するには、これらの環境を理解することが不可欠です。

4.1.エンジン コンパートメント コネクタ

エンジン ベイのコネクタは、排気マニホールド付近で 150°C を超える温度、エンジン オイル、冷却液、燃料蒸気にさらされ、エンジン動作による継続的な振動など、最も過酷な条件にさらされます。この領域のガスケットは熱老化に耐え、繰り返しの熱サイクルにもかかわらずシール力を維持する必要があります。フルオロシリコーン グレードは、多くの場合、燃料システムに近接するコネクタ用に指定されています。

4.2.トランスミッションとドライブトレイン

トランスミッションに取り付けられたセンサーとアクチュエーターには、オートマチック トランスミッション液 (ATF) とギア オイルに耐えるガスケットが必要です。標準的なシリコーンは多くの油に対して良好な耐性を示しますが、このような攻撃的な流体環境で耐用年数を延ばすには、フルオロシリコーンまたは特別に配合されたシリコーン化合物が必要になる場合があります。

4.3.客室および車体電子機器

車室内にあるコネクタは、適度な温度 (通常 -20°C ～ +85°C)、化学薬品への曝露が最小限に抑えられ、振動レベルが低いなど、より穏やかな条件にさらされます。標準的なシリコーンゴムグレードは、これらの用途において十分以上の性能を提供しますが、主な懸念事項は長期劣化と洗浄剤に対する耐性です。

4.4.電気自動車バッテリーシステム

EV バッテリー パックの高電圧コネクタには、誘電性流体への曝露、アーク トラッキングの可能性、厳しい安全要件など、特有の課題があります。これらの用途におけるシリコーンガスケットは、優れた絶縁耐力、難燃性、および冷却液に対する耐性を示す必要があります。組み立てを容易にし、メンテナンス中のコネクタ損傷のリスクを軽減するために、自己潤滑グレードが好まれることがよくあります。

4.5.屋外照明とセンサー

ヘッドランプ、テールランプ、ADAS センサー用のコネクタは、紫外線、道路飛沫、極端な温度に耐える必要があります。ガスケット設計に適切な耐候性機能が組み込まれている場合、シリコーン固有の UV 安定性と疎水性により理想的な選択肢となります。

• 熱– ピーク温度、サイクリング頻度、曝露時間。
• 化学薬品– 液体の種類、濃度、接触時間。
• 機械式– 振動の振幅、周波数、コネクタの嵌合サイクル。
• 環境– 紫外線、湿気、塩水噴霧、粉塵の侵入。
• 電気– 電圧レベル、電流、および必要な絶縁抵抗。

5. 信頼性の高いシールのための設計上の考慮事項

コネクタ シーリング システムの設計には、材料を選択して硬度値を指定するだけではありません。最適な性能を達成するには、ガスケット、コネクタ ハウジング、嵌合コンポーネント間の相互作用を注意深く分析する必要があります。

5.1.ガスケットの形状とシール機構

シール機構は、半径方向 (円筒面に対するシール)、軸方向 (平面に対するシール)、または両方の組み合わせにすることができます。円筒形コネクタで一般的に使用されるラジアル シールは、ハウジングの内壁と外壁の間のガスケットの圧縮に依存しています。アキシャル シールは、長方形または多ピンのコネクタによく見られ、2 つの平坦な表面の間でガスケットを圧縮します。

リブ付きの設計によりシールバリアの数が増え、表面に小さな欠陥があった場合に備えて冗長性が提供されます。各リブは個別のシールラインを形成し、リブ間のスペースは圧力解放ゾーンまたはデブリトラップとして機能します。

5.2.ハウジング材質の適合性

コネクタ ハウジングの材料 (通常はポリアミド (PA)、ポリブチレン テレフタレート (PBT)、またはその他のエンジニアリング熱可塑性プラスチック) は、シリコン ガスケットと互換性がある必要があります。一部のシリコーン配合物には可塑剤または低分子量環状シロキサンが含まれている場合があり、これらがハウジング材料に移行し、応力亀裂や寸法変化を引き起こす可能性があります。エンジニアリングプラスチックに対する下塗りなしの接着は、シールの堅牢性を高める望ましい特性です。

5.3.組み立て力と嵌合力

ガスケットの設計では、許容可能な組み立て力に対してシール性能のバランスをとる必要があります。過度の挿入力は、コネクタ端子を損傷したり、生産ラインでの組み立てを困難にする可能性があります。自己潤滑性のシリコーングレードは嵌合時の摩擦を軽減し、シール効果を維持しながら組み立てを容易にします。

5.4.公差の積み重ね

コネクタ ハウジングとガスケットの製造公差が累積し、組み立てられたコネクタで実現される実際の圧縮に影響を与える可能性があります。統計的公差解析を使用して、考えられるすべての公差の組み合わせにわたってガスケットが最適な圧縮範囲内にあることを確認します。

5.5.寿命と耐久性

自動車用コネクタは、車両の耐用年数全体にわたりシールを維持することが期待されており、多くの場合、製造、サービス、修理中に複数回の嵌合および抜去サイクルが行われます。ガスケットの材質は、コネクタの繰り返し操作による永久歪み、磨耗、摩耗に耐える必要があります。

設計検証には通常、応力予測のための有限要素解析 (FEA) と、シミュレートされた使用条件下での性能を検証するための物理的テストの組み合わせが含まれます。

6. 品質検証および試験方法

信頼性の確保自動車コネクタ用シリコーンゴムガスケット材料特性、寸法精度、機能的性能をカバーする包括的な試験計画が必要です。 USCAR-2、ISO 16750、およびさまざまな OEM 仕様などの業界標準は、認定テストのフレームワークを提供します。

1. 圧縮永久歪み試験– 高温で長時間圧縮した後の永久変形を測定します。低い圧縮永久歪値は、優れた長期シール力保持を示します。
2. 漏れ検査– 通常、密閉されたコネクタインターフェイスを通る流体バイパス経路を検出するために、加圧空気またはヘリウムを使用して実行されます。
3. サーマルサイクル– 組み立てられたコネクタを繰り返し極端な温度にさらし、熱膨張と収縮のサイクルを通じてシール力を維持するガスケットの能力を評価します。
4. 振動試験– 車両の動作条件をシミュレートし、機械的励起下でガスケットが緩んだりシールの完全性を失ったりしないことを検証します。
5. 耐薬品性試験– 材料の適合性と性能保持を評価するために、高温でガスケットを関連する自動車用流体 (エンジン オイル、冷却液、ブレーキ液、燃料) にさらします。
6. 寸法検査– 光学測定機または座標測定機を使用して、ガスケットの重要な寸法が指定された公差内にあることを検証します。
7. 硬さの検証– 偏差があるとシール性能に大きな影響を与える可能性があるため、ショア A 硬度が仕様と一致していることを確認します。

これらの標準テストに加えて、一部のアプリケーションでは次のような特殊な評価が必要になる場合があります。

• 塩水噴霧試験– 道路の除氷塩にさらされるコネクタの場合。
• 紫外線暴露試験– 外部コネクタまたは部分的に露出したコネクタの場合。
• 絶縁抵抗試験– 環境暴露後の誘電特性を検証するため。
• 液浸試験– 特定の液体を高温で長時間使用する場合。

認定サプライヤーは通常、迅速な設計の反復と生産の品質管理をサポートするために社内テスト機能を維持しています。青房は、国際自動車規格に準拠した包括的な試験プロトコルを採用し、各ガスケットが最新の車両プラットフォームの厳しい要求を満たしていることを確認します。
