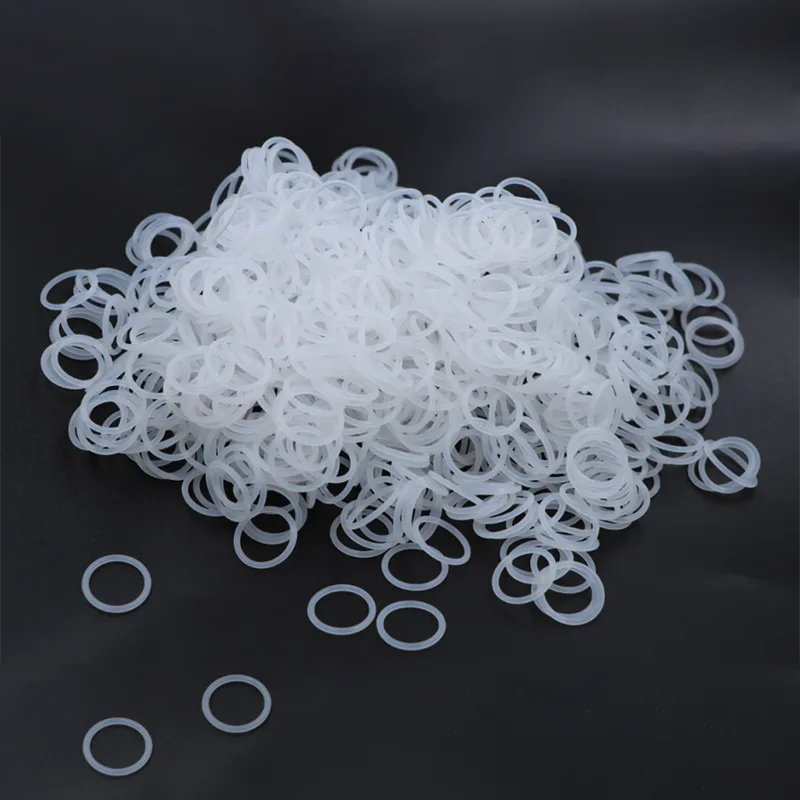

シリコーンゴムの O リングとシールは、極端な温度や過酷な化学薬品の下でどのように機能しますか?

シリコーンゴムの性能の分子基盤

その理由を理解するシリコーンゴム O リングおよびシールこのような顕著な特性は分子レベルから始まります。ニトリル (NBR) や EPDM などの炭化水素ベースのエラストマーとは異なり、シリコーン ゴムは、ケイ素原子と酸素原子が交互に並んだ主鎖、つまりシロキサン結合 (Si-O-Si) 上に構築されています。この無機主鎖は、従来のゴムに見られる炭素-炭素鎖とは根本的に異なります。シロキサン結合は炭素-炭素結合よりも高い結合解離エネルギーを持っており、これはすぐに優れた熱安定性につながります。さらに、シリコンと酸素の結合はより柔軟になり、ポリマー鎖がより自由に回転できるようになります。この分子の柔軟性が、多くの商用グレードで約 -75°C ～ +232°C (-103°F ～ 450°F) という非常に広い温度範囲にわたってシリコーン ゴムが弾性と機能を維持する理由です。

シリコン原子に結合した有機側基 (通常はポリジメチルシロキサン (PDMS) のメチル基) は、材料の挙動にさらに影響を与えます。これらのメチル基は疎水性表面を形成し、低い表面エネルギーと優れた剥離特性に貢献します。また、極性シロキサン主鎖を保護し、極性溶媒に対してある程度の耐薬品性を与えますが、材料は非極性炭化水素の影響を受けやすくなります。柔軟な無機主鎖と慎重に選択された有機側基の組み合わせにより、シリコーン ゴムには、極端な温度耐性、生理学的不活性、優れた絶縁耐力、耐候性、オゾン、紫外線に対する耐性といった特性の独特なバランスが与えられています。これらの分子特性は、他のエラストマーが急速に劣化するような厳しい環境におけるシールの性能の根本的な原因です。

シリコーンゴム O リングおよびシールの重要な材料特性

エンジニアが評価するときシリコーンゴム O リングおよびシール特定の用途では、いくつかの重要な材料特性を評価する必要があります。これらの特性によって、シールが機能するかどうかだけでなく、動作ストレス下でシールの完全性がどの程度維持されるかが決まります。

温度耐性

おそらく、シリコーンゴムの最も有名な特性は、その比類のない温度耐性です。標準的なシリコン O リングは、-60 °C ～ +200 °C で連続動作でき、特殊グレードでは、範囲が最低温度で -75 °C、最高温度で +232 °C まで拡張されます。このため、シリコーンは、航空宇宙部品、自動車のエンジンコンパートメント、工業用オーブンなど、極端な熱サイクルを伴う用途に最適な材料となっています。ガラス転移を起こして柔軟性を失う他の多くのエラストマーとは異なり、この材料は低温でも脆くなりません。高温でもシリコーンは鎖の切断や酸化によって急速に劣化せず、長期間にわたってシール力を維持します。

化学的適合性と不活性性

シリコーンゴムは、水、蒸気、オゾン、および幅広い極性溶媒を含む多くの化学薬品に対して優れた耐性を示します。生理学的に中性、無臭、無味、無毒であるため、食品加工、医薬品製造、医療機器などに広く使用されています。ただし、シリコーンは、石油ベースのオイル、燃料、炭化水素や塩素系溶剤などの攻撃的な溶剤に対して耐性が劣ります。自動車の燃料システムや鉱物油を使用する油圧用途では、ニトリル (NBR) またはフルオロカーボン (FKM) がより適切な選択肢となります。この化学的適合性プロファイルを理解することは、材料を適切に選択するために不可欠です。

硬度とデュロメーター

シリコーン ゴムの硬度は通常、ショア A スケールで測定され、一般的なグレードは 40 ～ 80 ショア A の範囲です。70 デュロメーターのシリコーンは、最も広く使用されている汎用グレードです。硬度はシール性能に直接影響します。柔らかいコンパウンド (ショア A 40 ～ 50) は凹凸のある表面に容易に適合し、必要なクランプ力がより低いため、低圧または真空の用途に適しています。より硬いコンパウンド (ショア A 70 ～ 80) は、押出や摩耗に対する耐性が高く、高圧の動的シールに適しています。デュロメーターの選択では、適合性、シール力、および機械的損傷に対する耐性のバランスをとる必要があります。

圧縮永久歪み

圧縮永久歪みは、あらゆるシーリング用途にとって重要なパラメータです。シールを指定温度で指定時間圧縮した後に残る永久変形を測定します。圧縮永久歪みが低いということは、シールが圧縮後に元の形状に戻り、時間が経ってもシール力が維持されることを示します。シリコーンゴムは一般に良好な耐圧縮永久歪性を示し、100℃で 22 時間後の典型的な値は 6% ～ 18% です。ただし、圧縮永久歪みの性能は、配合配合、硬化システム、試験条件によって大幅に変化する可能性があります。重要なアプリケーションの場合は、動作温度と動作期間に固有の圧縮永久歪みデータを要求することをお勧めします。

その他の機械的性質

シリコーンゴムは耐熱性、耐薬品性に​​優れていますが、機械的強度に限界があります。通常、引張強度はニトリルや EPDM よりも低く、耐摩耗性は劣ります。これは、シリコーン O リングが高摩擦または研磨媒体を含む動的用途には推奨されないことを意味します。ただし、シリコーンは優れた屈曲寿命と疲労寿命を示すため、繰り返しの屈曲や振動を伴う用途に適しています。この材料は優れた誘電特性も備えているため、電子機器の筐体内の電気絶縁および密閉に適しています。

シリコーンゴムシールの製造方法

高品質なものづくりシリコーンゴム O リングおよびシール確立されたいくつかの製造プロセスが含まれており、それぞれが生産量、複雑さ、パフォーマンス要件に応じて明確な利点を提供します。

圧縮成形

圧縮成形は、シリコーン ラバー シールを製造するための最も古く、最も簡単な方法の 1 つです。事前に測定した量の未硬化のシリコーンコンパウンドを加熱した金型キャビティに入れます。その後、圧力をかけながら金型が閉じられ、熱によって加硫 (硬化) プロセスが開始されます。指定された硬化時間の後、金型が開かれ、完成した部品が取り出されます。この方法は、低～中程度の生産量では費用対効果が高く、より大型でシンプルな O リングの設計に適しています。ただし、圧縮成形では通常、パーティング ラインから余分な材料 (バリ) を除去するバリ取りステップが必要で、これは機械的または極低温で行うことができます。

射出成形

射出成形は、大規模生産における精度の向上、サイクルタイムの短縮、および高度な自動化を実現します。液状シリコーンゴム (LSR) は、粘度が低く硬化が早いため、射出成形に特に適しています。材料は高圧下で閉じた金型キャビティに直接射出され、複雑な形状を確実に完全に充填します。射出成形では、寸法の一貫性に優れ、バリが最小限に抑えられた部品が製造されるため、二次仕上げ作業が削減または不要になります。この方法は、自動車用シール、医療機器コンポーネント、家庭用電化製品のガスケットなどの大量生産用途に最適です。

トランスファーモールディング

トランスファー成形は、圧縮成形と射出成形の両方の要素を組み合わせたものです。未硬化のシリコーンはトランスファーポットに入れられ、そこからスプルーとランナーシステムを通って閉じた金型キャビティに押し込まれます。この方法では、圧縮成形よりも複雑な部品の形状が可能になり、中程度の生産量に適しています。トランスファー成形は、インサートまたは複数のキャビティを備えた部品によく使用されます。

硬化システム

シリコーンゴムには、過酸化物硬化と白金（付加）硬化という 2 つの一次硬化システムが使用されます。過酸化物硬化シリコーンは汎用用途でより一般的であり、低コストでバランスの取れた特性を提供します。一方、プラチナ硬化シリコーンは、硬化中に副生成物を生成せず、無臭、無味で生体適合性の高い材料が得られるため、医療、食品グレード、高純度の用途に好まれています。また、プラチナ硬化シリコーンは、圧縮永久ひずみが低く、透明性が優れているため、製薬業界や食品業界の重要なシーリング用途に選ばれる材料となっています。

シリコーン vs. 代替エラストマー

その間シリコーンゴム O リングおよびシール多くの分野で優れた性能を発揮しますが、他のエラストマーよりも普遍的に優れているわけではありません。正しい材料を選択するには、シリコーンと代替材料の長所と短所の比較を理解することが不可欠です。

ニトリル (NBR) は、低コスト、優れた機械的特性、石油ベースのオイルや燃料に対する優れた耐性により、最も一般的に使用される汎用 O リング材料です。ただし、NBR はオゾン、耐候性、紫外線暴露に対する耐性が低く、温度範囲はさらに制限されています。 EPDM は極性化学物質、蒸気、耐候性に対して優れた耐性を備えており、ブレーキ システム、温水用途、屋外環境でよく使用されます。フルオロカーボン (FKM) は、一般的なエラストマーの中で最高レベルの耐薬品性と耐熱性を備えていますが、コストが大幅に高くなります。

シリコーンはこの分野で独特の位置を占めています。最も広い動作温度範囲、老化や耐候性に対する優れた耐性、生理学的不活性性を備えているため、多くの食品および医療用途で唯一の選択肢となっています。ただし、炭化水素に対する耐性が低く、機械的強度が低いため、石油ベースの流体や摩耗の激しい用途には使用できません。最終的には、特定の動作環境、パフォーマンス要件、およびアプリケーションの規制上の制約によって選択が決まります。

アプリケーションドメインと業界固有の要件

シリコーンゴムが示す特性のユニークな組み合わせにより、シリコーンゴムはさまざまな業界で不可欠なものとなっています。各分野ではシーリング性能に対して特定の要求が課されており、実装を成功させるにはこれらの微妙な違いを理解することが重要です。

医療および製薬

医療機器や医薬品の製造では、生体適合性と純度が最も重要です。シリコーン O リングとシールは、薬物送達システム、手術器具、診断機器、埋め込み型デバイスで広く使用されています。この材料は、FDA 21 CFR 177.2600、USP クラス VI、ISO 10993 などの厳しい規制基準を満たす必要があります。プラチナ硬化シリコーンは、潜在的に有害な副生成物がなく、オートクレーブ、エチレンオキシド (EtO)、ガンマ線などの滅菌方法に対して優れた耐性を示すため、これらの用途に適しています。この材料は生理学的に中性であるため、有害な物質が薬物や体液に浸出することがありません。

食品および飲料の加工

食品グレードのシリコーンシールは、充填および包装機から乳製品加工ラインや醸造システムに至るまで、食品加工機器のいたるところに使用されています。これらのシールは、食品と接触する材料に関する FDA の規制に準拠する必要があり、多くの場合、3-A 衛生基準などの追加の認証が必要です。シリコーンは高温に対する耐性があるため、熱水、蒸気、CIP (定置洗浄) 洗浄サイクルを伴う用途に適しています。また、素材の非粘着性の表面により製品の付着が防止され、衛生状態が向上し、汚染のリスクが軽減されます。食品業界では、最高レベルの純度を確保し、味や匂いの移りを防ぐために、プラチナ硬化シリコーンが指定されることがよくあります。

自動車と輸送

自動車分野では、シリコーン シールはエンジン管理システム、照明アセンブリ、HVAC システム、電気自動車用バッテリー パックに使用されています。この材料は、ボンネット内の温度に耐え、オゾンや紫外線による劣化に耐え、広い温度範囲にわたって柔軟性を維持する能力を備えているため、これらの要求の厳しい環境に最適です。ただし、シリコーンは燃料や油に対する耐性が低いため、石油ベースの流体と直接接触する使用は制限されます。電気自動車では、シリコンシールの誘電特性と熱安定性が重要な利点となるバッテリーエンクロージャや熱管理システムでの使用が増えています。

航空宇宙と防衛

航空宇宙アプリケーションでは、最高レベルの信頼性とパフォーマンスが求められます。シリコーン O リングとシールは、油圧システム、燃料システム (適切な流体適合性を備えたもの)、航空電子機器エンクロージャ、および環境制御システムで使用されます。高度での氷点下の温度からエンジン付近の高温まで、飛行中に経験する極端な温度変動には、脆くなったり圧縮力を失うことなくシールの完全性を維持できる材料が必要です。シリコーンの低ガス放出特性により、真空環境や敏感な光学システムでの使用にも適しています。

産業用および汎用

これらの特殊な分野を超えて、シリコーン シールはポンプ、バルブ、コンプレッサー、熱交換器、電気エンクロージャなどの無数の産業用途に使用されています。この材料は蒸気、水、および多くの化学物質に対する耐性があるため、加工産業にとって多用途の選択肢となります。その優れた誘電特性により、絶縁の完全性が重要となる電気コネクタや電子ハウジングに推奨されるシール材となっています。

選択基準とパフォーマンスの最適化

正しいものを選択するシリコーンゴム O リングおよびシール特定のアプリケーションでは、相互に関連するいくつかの要素を体系的に評価する必要があります。選択プロセスでは次の基準を考慮する必要があります。

• 動作温度範囲– 一時的なスパイクを含め、シールが遭遇する最高温度と最低温度の両方を決定します。標準的なシリコーン グレードは通常 -60°C ～ +200°C をカバーしますが、特殊な配合ではこれらの制限を拡張できます。
• 化学物質への暴露– シールが接触するすべての液体、洗浄剤、および環境汚染物質を特定します。シリコーンは、水、蒸気、オゾン、および多くの極性溶媒と互換性がありますが、石油ベースのオイル、燃料、または攻撃的な炭化水素との接触はお勧めできません。
• 耐圧・密閉タイプ– シールを静的用途で使用するか動的用途で使用するかを決定します。シリコーンは、機械的強度と耐摩耗性が低いため、静的シール用途には通常推奨されます。動的用途には、より硬いデュロメーターコンパウンドまたは代替材料がより適切な場合があります。
• デュロメーター（硬さ）– シール力の要件、表面仕上げ、および押し出し抵抗に基づいて、適切なショア A 硬度を選択します。より柔らかいコンパウンド (ショア A 40 ～ 50) は、不規則な表面によりよく適合しますが、押し出しやすい傾向があります。より硬いコンパウンド (ショア A 70 ～ 80) は、押し出しや摩耗に対する耐性が高くなります。
• 規制の遵守– 食品、医療、医薬品用途の場合、シリコーン化合物が FDA、USP クラス VI、3-A、ISO 認証を含むすべての関連規制基準を満たしていることを確認してください。
• 硬化システム– アプリケーション要件に基づいて、過酸化物硬化シリコーンとプラチナ硬化シリコーンのどちらかを選択します。プラチナ硬化シリコーンは、優れた純度、低い圧縮永久ひずみ、優れた透明性を備えているため、医療および食品グレードの用途に最適です。

シリコーンシールの性能を最適化するには、適切な設計の考慮も必要です。グランドの設計は、シールの圧縮永久歪み特性に対応し、はみ出しを防ぐ適切なサポートを提供する必要があります。過剰な摩耗を生じさせずに効果的なシールを確保するには、表面仕上げがシールの材質とデュロメータに適切である必要があります。組み立て中にシールを損傷しないように、取り付け手順に注意深く従う必要があります。重要な用途では、シールの性能を検証するために実際の動作条件下でプロトタイピングとテストを行うことを強くお勧めします。

よくある質問

結論

シリコーンゴム O リングおよびシールは、極度の温度耐性、化学的不活性、生理学的中性、および優れた耐老化性を兼ね備えた、ユニークなクラスのエラストマー シーリング ソリューションです。シロキサン主鎖と有機側基を備えたシリコーンの分子構造は、これらの優れた特性を支え、従来の炭化水素ゴムでは不可能だった用途を可能にします。医療インプラントや食品加工装置から自動車システムや航空宇宙部品に至るまで、シリコーン シールは現代のエンジニアリングで遭遇する最も要求の厳しい環境のいくつかで信頼性の高い性能を提供します。

ただし、シリコンは万能な解決策ではありません。石油ベースの流体に対する耐性が低く、機械的強度が低く、摩耗しやすいため、慎重な材料選択が不可欠です。エンジニアは、極端な温度、化学物質への曝露、圧力、動的シールと静的シール、規制要件など、完全な動作環境を評価して、シリコーンが最適な選択であるか、ニトリル、EPDM、フルオロカーボンなどの代替エラストマーがより適切であるかを判断する必要があります。
