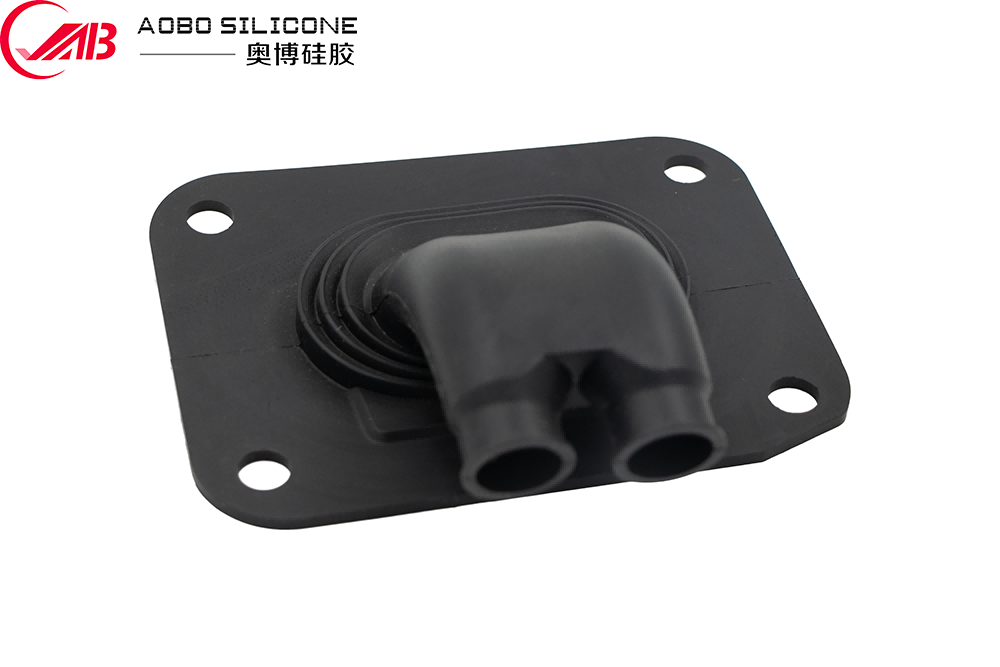

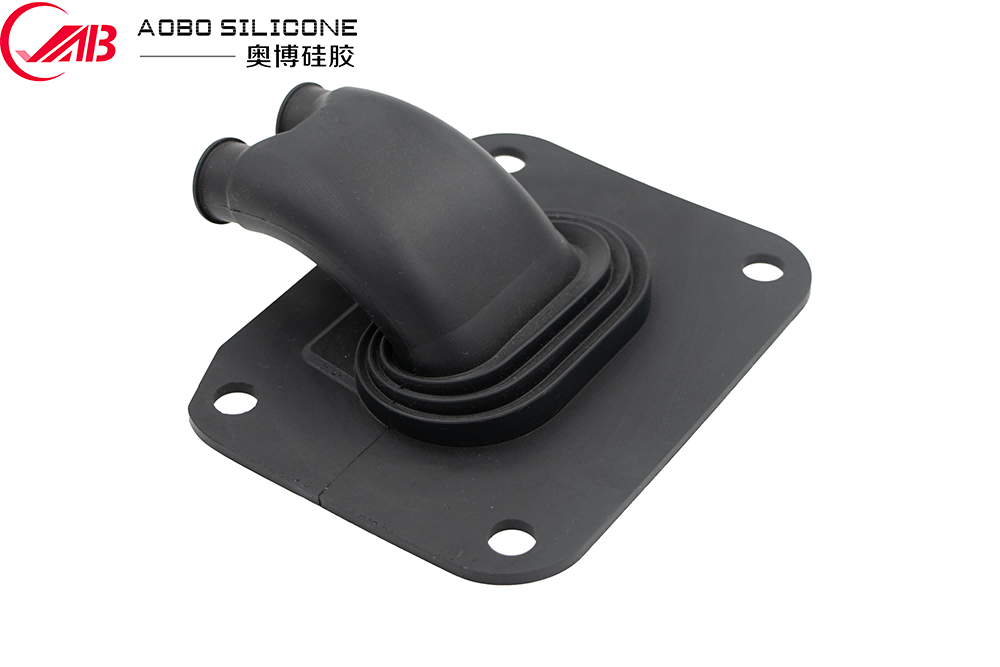

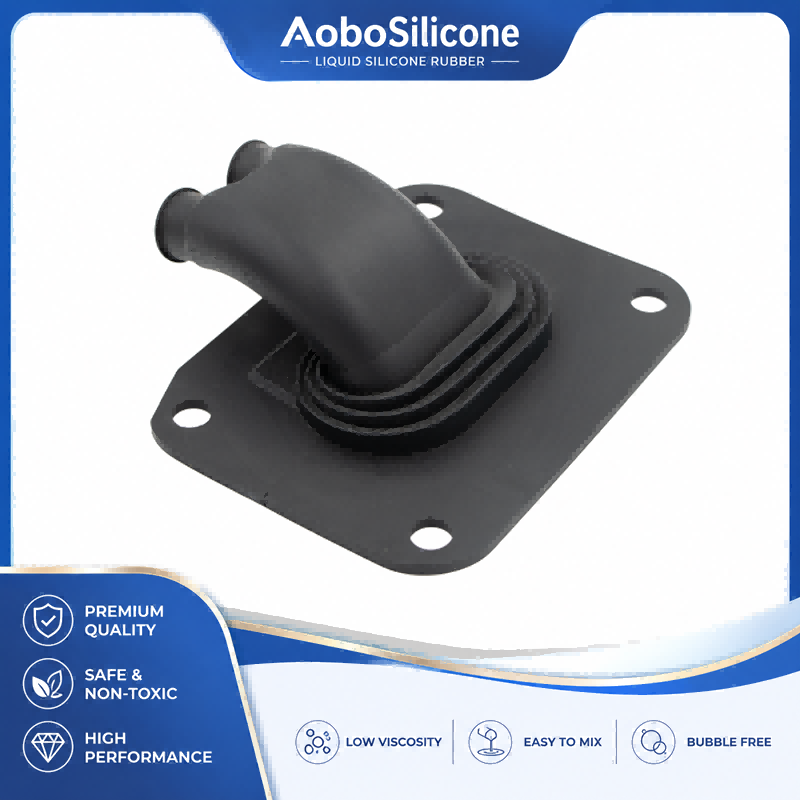

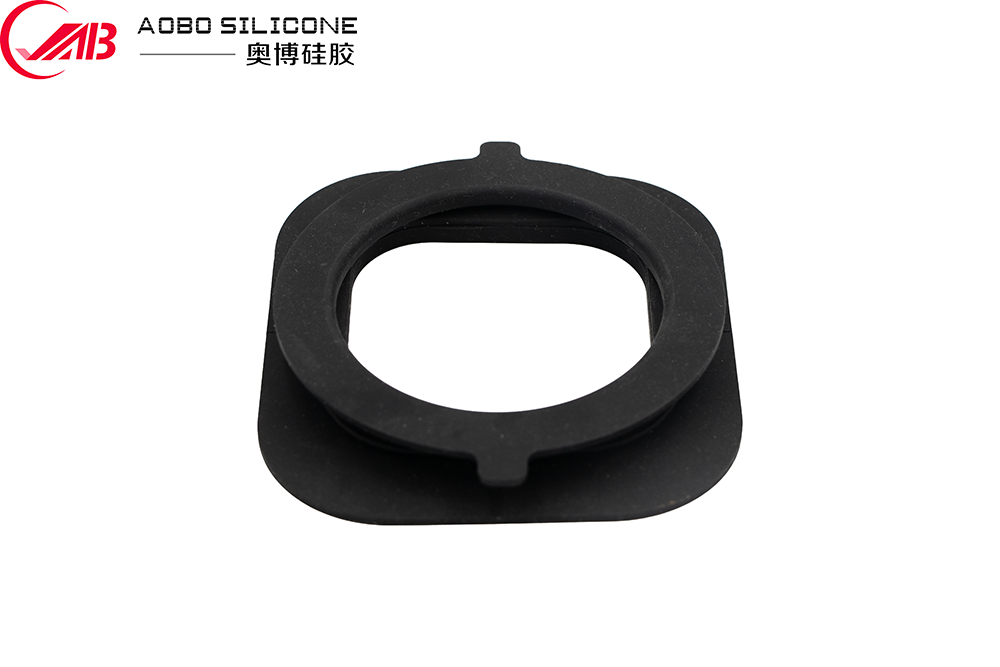

LSR オーバーモールド自動車用エアベントダクト

自動車の HVAC および熱管理システムでは、通気ダクトは単なる空気通路以上の役割を果たします。ダクトは、振動、熱サイクル、寸法公差、および繰り返しの組み立て荷重に対応しながら、安定した空気流路を維持する必要があります。接続箇所にわずかな隙間があると、空気漏れや異音、HVAC 性能の不安定につながる可能性があります。

LSR オーバーモールド自動車用エアベント ダクトは、硬質構造基板と液体シリコーン ゴム (LSR) オーバーモールドを組み合わせています。この構造により、接続領域の周囲に直接一体化されたシール機能と緩衝機能が形成され、個別のゴムシールの必要性が減り、組み立てが簡素化されます。

自動車の HVAC、バッテリーの熱管理、その他のエア ルーティング アプリケーションでは、コンポーネントが単一の成形部品で弾性シール、振動絶縁、複雑な形状、および長期の耐熱性を必要とする場合、LSR オーバーモールディングは特に役立ちます。

自動車エアダクトに LSR オーバーモールディングを使用する理由

従来の自動車用エアダクトは、寸法公差を補正するために、個別の O リング、フォームシール、ゴムスリーブ、または機械式クランプに依存している場合があります。これらのソリューションは機能しますが、コンポーネントの数が増加し、追加のアセンブリ インターフェイスが作成されます。

LSR オーバーモールディング自動車ダクトは、柔軟なシール材を剛性のダクトまたはコネクタに直接統合します。

通常、基本構造は次のもので構成されます。

● 硬質基板:PA、PP、PBT、PC/ABS、または用途に応じたその他のエンジニアリングプラスチック
● LSRシール層:選択したインターフェースの周りに成形
● 機能的なシール形状:リップ、リブ、ビーズ、スリーブ、またはカスタマイズされた接触面
● 接続機能:スナップフィット構造、溝、位置決めポイント、または機械的ロック要素

この設計により、シリコーン部分は相手部品に対する接触圧力を維持しながら、小さな寸法の変動を補償することができます。

その結果、従来の個別のシールでは組み立てが複雑になる可能性がある用途向けに、より統合されたソリューションが実現します。

材料の性能と工学的価値

液状シリコーンゴムは、その特性が広い温度範囲にわたって比較的安定しているため、自動車用途に選ばれています。

選択した LSR グレードと配合に応じて、一般的な特性には次のようなものがあります。

実際の値は、選択したシリコーン配合、成形条件、形状、および用途要件によって異なります。最終仕様は製品開発時に確認する必要があります。

温度耐性

自動車の HVAC ダクトは、繰り返し温度変動を受ける可能性があります。ボンネット内および熱管理アプリケーションでも、コンポーネントが高温にさらされる可能性があります。

LSR は広い温度範囲にわたって柔軟性を維持するため、熱風、冷気、熱サイクル、エンジンまたはバッテリー コンパートメントの温度変化にさらされるコンポーネントに適しています。

弾性シール

硬質プラスチックとは異なり、シリコーンは圧縮時に変形し、荷重が解放されると回復します。この特性により、寸法が多少変動しても、オーバーモールドされたセクションが合わせ面との接触を維持できます。

エアルーティングコンポーネントの場合、これは接続点での漏れを減らすのに役立ちます。

防振

シリコーン層は、剛性コンポーネント間の柔軟なインターフェースとしても機能します。

HVAC モジュール、送風機、ダクト、または車両構造が振動する場合、すべての振動が剛性ダクトを介して直接伝達されるのではなく、柔軟なシリコン部分が機械的動きの一部を吸収します。

これにより、シリコーンゴムオーバーモールド部品シールと防振が同時に必要な場合に役立ちます。

典型的な自動車用途

のLSR オーバーモールド自動車用エアベントダクトいくつかのタイプの車両の空気および熱管理システム向けに設計できます。

1. HVAC の空気分配

乗用車の場合、このコンポーネントは HVAC の空気出口、分岐ダクト、エアルーティング インターフェイス、および柔軟な接続セクションの周囲で使用できます。

シリコン シーリング領域は、密閉された空気流路を維持しながら、組み立て公差に対応するのに役立ちます。

2. バッテリーの熱管理

電気自動車は熱管理をより重視しています。

エアダクトは、バッテリーモジュールまたは熱管理アセンブリの周囲に調整された空気を送るために使用される場合があります。このような環境では、寸法安定性、シール性能、耐振動性、温度サイクルが特に重要になります。

3. E アクスルとパワー エレクトロニクスの冷却

特定の EV 熱管理アーキテクチャでは、パワー エレクトロニクスおよび駆動システム コンポーネントの周囲に専用の空気チャネルまたは流体チャネルが使用されます。

オーバーモールドされたシリコン インターフェースは、振動や熱膨張に対応する必要がある剛性コンポーネント間に準拠した接続を提供します。

4. ボンネット下のエアルーティング

エンジン ルームに設置されるコンポーネントは、より厳しい温度と環境条件にさらされます。

LSR は、別個のエラストマー スリーブを導入せずに、柔軟なシール インターフェイスが必要な場合に選択できます。

設計上の重要な考慮事項

オーバーモールドが成功するかどうかは、シリコンと基板の間の界面に大きく依存します。したがって、部品は両方に合わせて設計する必要があります。シリコーンの流れと機械的保持力既存のプラスチックダクトに単にシリコン層を追加するのではなく、

基板の形状

プラスチック基板は、注入中および保守中に十分な機械的安定性を提供する必要があります。

潜在的な設計要素には次のようなものがあります。

● 機械的アンダーカット
●保持リブ
●溝
●スルーホール
●ロック構造
●位置決め機能
● 接着面の管理

LSR と基板間の化学的接着が必要な場合は、開発中に材料の適合性と表面処理を評価する必要があります。

シリコン壁の厚さ

シリコーンの厚さは、必要なシール力、変形、形状、注入条件に応じて決定する必要があります。

過度に薄いセクションは充填が困難になる可能性があり、不必要に厚いセクションは材料の消費量と硬化時間が長くなる可能性があります。

シールリップと柔軟なインターフェースの場合、公称厚さのみに依存するのではなく、圧縮および変形解析を通じて形状を検証する必要があります。

公差の積み重ね

自動車のダクト接続には、多くの場合、複数の成形またはプレス加工されたコンポーネントが含まれます。

シリコーン界面は部品間の寸法のばらつきを補正できますが、適切な公差設計の代替として扱うべきではありません。

DFM の評価中、エンジニアは次のことを考慮する必要があります。

●基板寸法公差
●シリコン成形公差
●相手部品公差
●圧縮範囲
●組立力
●シール回収
●熱膨張

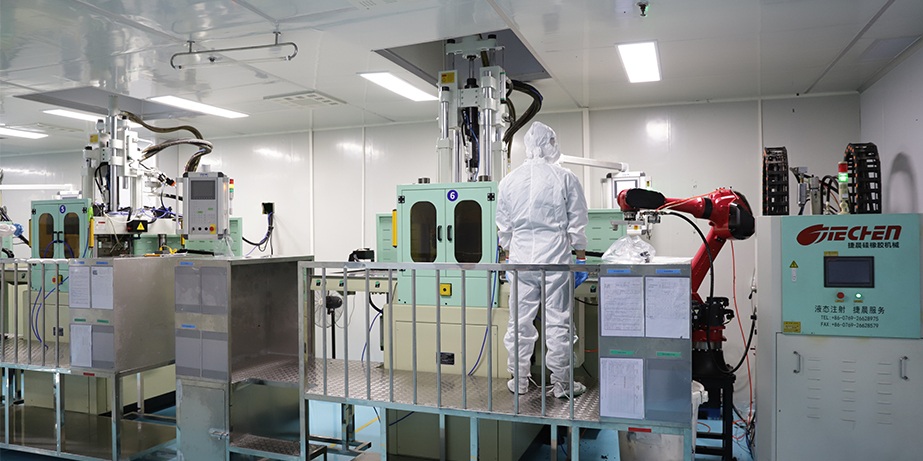

製造工程

典型的なLSR オーバーモールディング自動車ダクト生産プロセスにはいくつかの制御された段階が含まれます。

1. 基板の準備:硬質プラスチック部品は個別に成形され、寸法の一貫性、汚染、バリ、表面欠陥が検査されます。

2. インサートの位置:基板は LSR モールド内に正確に配置されます。マルチキャビティの生産では、たとえわずかなずれでもシリコーンの厚さとシーリング形状に影響を与える可能性があるため、一貫したインサートの位置決めが特に重要です。

3.LSR注入：2 成分の液体シリコーンを計量して混合し、金型に注入します。 LSR は硬化前は粘度が低いため、金型ランナーと通気システムが適切に設計されていれば、比較的複雑なシール構造や薄い機能領域を充填できます。

4. 加硫：シリコーンは加熱された金型内で硬化し、最終的な弾性シール構造を形成します。一貫した硬度、寸法安定性、表面品質を達成するには、硬化パラメータを制御する必要があります。

5. 脱型と検査:成形後、コンポーネントは次の点について検査されます。

●フラッシュ
●ショートショット
●エアトラップ
●表面欠陥
●シリコン置換
● 接着または保持の欠陥
●寸法誤差

重要なシール寸法は、専用の治具または自動検査装置を使用して測定できます。

自動車用途の品質管理

自動車購買チームにとって、材料認証だけでは十分ではありません。完成したオーバーモールドアセンブリは、機能コンポーネントとして評価する必要があります。

適切な検査プログラムには次のものが含まれます。

自動車プロジェクトの場合、一般的な実験室条件を使用するのではなく、実際の車両環境に従ってテスト条件を定義する必要があります。

耐久性、密閉性、NVH、温度性能

シール性能

シリコーン部分は、合わせ面に対して制御された圧縮を維持する必要があります。適切に設計されたシール リップまたはシール ビードは、過度の挿入力を必要とせずに、わずかなアセンブリのばらつきに対応できます。

HVAC システムの場合、漏れテストは規定の圧力および温度条件下で実行する必要があります。

NVH に関する考慮事項

剛性コンポーネントが機械振動を車両構造に直接伝える場合、エアダクトは不要な振動や気流ノイズの原因となる可能性があります。

エラストマーのオーバーモールドは、ダクトと隣接するコンポーネントの間にある程度の機械的隔離を提供できます。

ただし、NVH の性能は、気流速度、ダクトの形状、取り付け方法、ファン/ブロワーの特性、車両の構造などのシステム全体に依存します。

サーマルサイクル

低温と高温の間で温度変化が繰り返されると、シリコン基板とプラスチック基板の間に膨張差が生じる可能性があります。

したがって、オーバーモールドの設計では、以下の違いを考慮する必要があります。

●熱膨張係数
●弾性率
● インターフェースの形状
● 接着または機械的保持
●肉厚

耐老化性

自動車部品は、熱、湿気、オゾン、洗浄剤、その他の環境要因にさらされる可能性があります。

したがって、選択した LSR グレードは、車両の走行中に予想される実際の化学物質および環境への曝露に照らして評価する必要があります。

OEM およびティアサプライヤー向けのカスタマイズ

のLSR オーバーモールド自動車用エアベントダクト車両のプラットフォームと HVAC アーキテクチャに応じてカスタマイズできます。

一般的なカスタマイズ オプションには次のものがあります。

●基板材質
●シリコン硬度
●シリコンカラー
●ダクト径
●肉厚
● シールリップ形状
● コネクタ形状
● オーバーモールド領域
●機械的保持構造
●表面質感
● マーキングまたは識別
●梱包形態

新しいプロジェクトの場合、3D CAD ファイル、2D 図面、材料仕様、目標生産量、および環境要件を使用して、最初の DFM レビューを確立できます。

プロトタイプ ツールまたは試作金型を使用して、量産ツールが完成する前に、充填、寸法精度、シール動作、および組み立てを検証できます。

プロジェクトの経験: HVAC 接続部のコンポーネントの削減

一般的な自動車用 HVAC 開発プロジェクトは、別途組み立てられたゴム製シールと組み合わせた硬質プラスチックのダクトから始まります。

エンジニアリング チームは、3 つの問題に繰り返し遭遇する可能性があります。1 つは組み立て中にシールがずれることがある、接続には追加の組み立て労力が必要、そしてダクトと嵌合ハウジング間の寸法のばらつきがシールの一貫性に影響を与えるというものです。

液体シリコーンのオーバーモールディング ソリューションは、制御されたシリコーン シーリング構造をダクト接続部に直接成形することで、個別のシールを置き換えることができます。

開発中の主要な最適化ポイントには通常、シリコンの硬度、シール リップの形状、圧縮率、基板保持機能、射出ゲートの位置が含まれます。

目的は単にコンポーネントを柔らかくすることではありません。エンジニアリングの目標は、以下を提供する制御されたインターフェイスを確立することです。再現性のあるシール力、安定した組み立て動作、振動絶縁、および長期にわたる耐環境性.

このタイプの設計は、HVAC およびバッテリーの熱管理システムが小型、軽量、高度に統合されたコンポーネントをますます必要とする EV プラットフォームに特に関連します。

個別のゴムシールではなく、LSR オーバーモールドダクトを選択する理由は何ですか?

最適な選択は、生産量、工具への投資、必要なシール性能、組み立て方法、車両プラットフォームのアーキテクチャによって異なります。

よくある質問

LSR オーバーモールド自動車用エアダクトとは何ですか?
これは、選択された領域に直接成形された液体シリコーンゴムと硬質基板を組み合わせた自動車のエアルーティングコンポーネントです。シリコーン部分は、シール、クッション、振動絶縁、公差補正を提供します。

基板として使用できる材料は何ですか?
一般的なオプションには、PA、PP、PBT、PC/ABS などのエンジニアリング プラスチックが含まれます。最終的な選択は、温度、化学薬品への曝露、機械的要件、および LSR との互換性によって決まります。

シリコーンはプラスチックに接着できますか?
はい。材料の組み合わせと設計に応じて、シリコーンは基板に化学的に結合することも、溝、リブ、アンダーカット、その他の構造的特徴を通じて機械的に保持することもできます。接着テストは製品の検証中に実行する必要があります。

シリコンはどの温度範囲に耐えることができますか?
一般的な自動車グレードのシリコーン配合物は、約-50℃～+200℃ただし、実際の動作範囲は選択したLSRグレードと使用条件によって異なります。連続曝露、熱サイクル、環境劣化は個別に評価する必要があります。

この製品は電気自動車に適していますか?
はい。耐熱性、弾性シーリング、防振、一体成形の組み合わせにより、選択された EV HVAC およびバッテリーの熱管理アプリケーションに適しています。

ダクトの形状はカスタマイズできますか?
はい。直径、接続構造、シールリップ、シリコーン硬度、オーバーモールド領域、基板材質、色、その他の寸法特徴は、お客様の図面や用途の要件に応じて開発できます。

自動車用LSRオーバーモールディング向けのエンジニアリングに重点を置いた供給

自動車プログラムの場合、重要な要素は単にシリコーン部品を製造することではありません。のLSR オーバーモールド自動車用エアベントダクト完全なシール界面、基板公差、熱環境、振動条件、および組み立てプロセスを中心に開発する必要があります。

Aobo Silicone は、カスタム シリコーン オーバーモールディングの開発をサポートしています。LSR 射出成形、検査、サンプリング、量産までの DFM レビューとツール。精密シリコン成形および自動車指向のカスタムコンポーネントの経験により、生産プロセスをプロジェクト固有の材料、形状、公差、およびテスト要件に適合させることができます。

OEM、Tier 1、および Tier 2 プロジェクトの場合は、2D/3D 図面、基板材料、目標温度範囲、年間容量、およびシーリング要件を提供して、エンジニアリングのレビューと見積もりを開始します。
