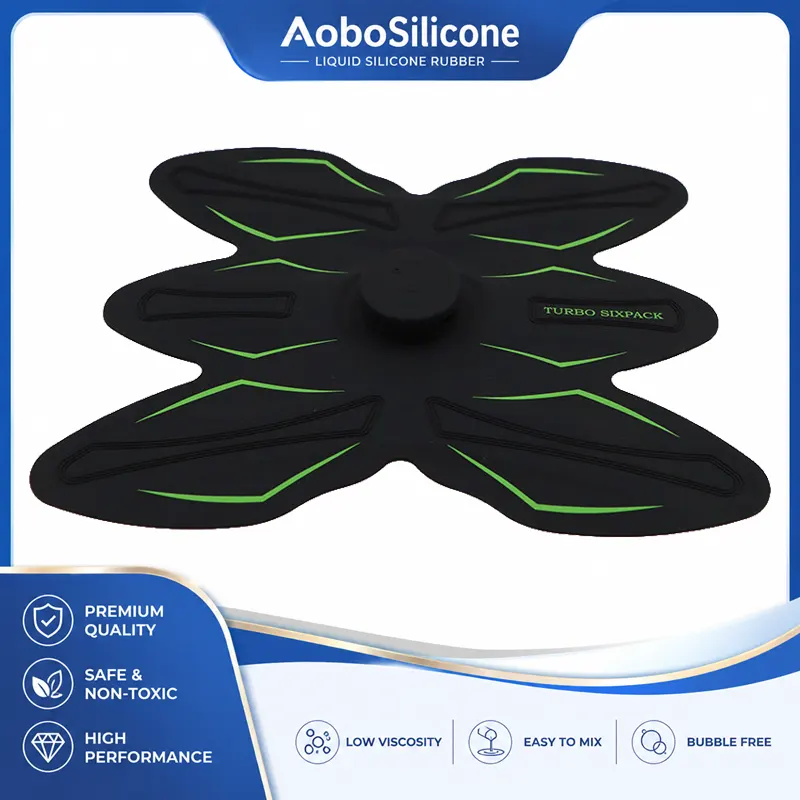

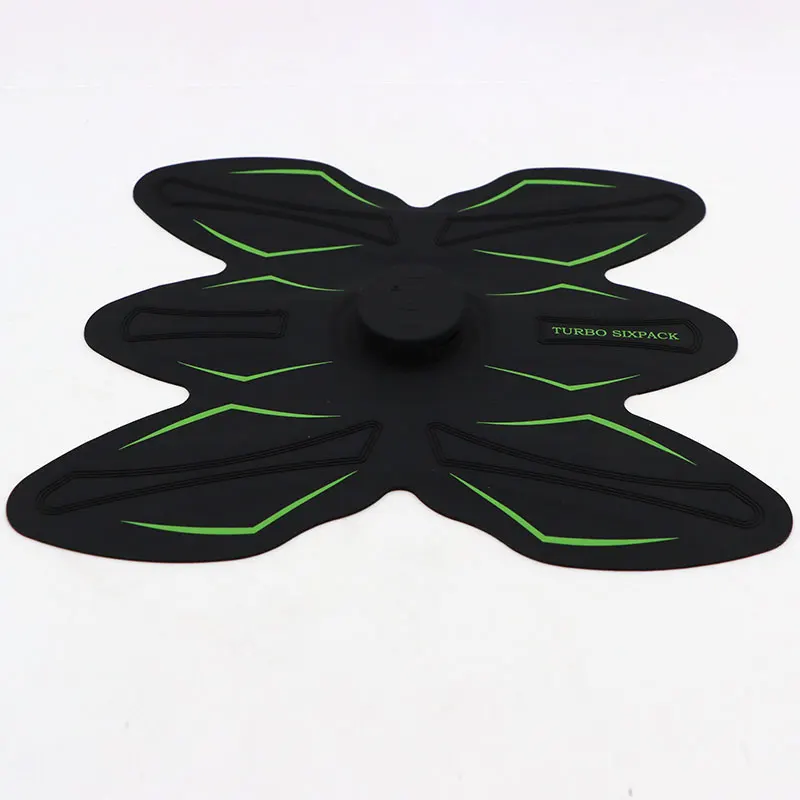

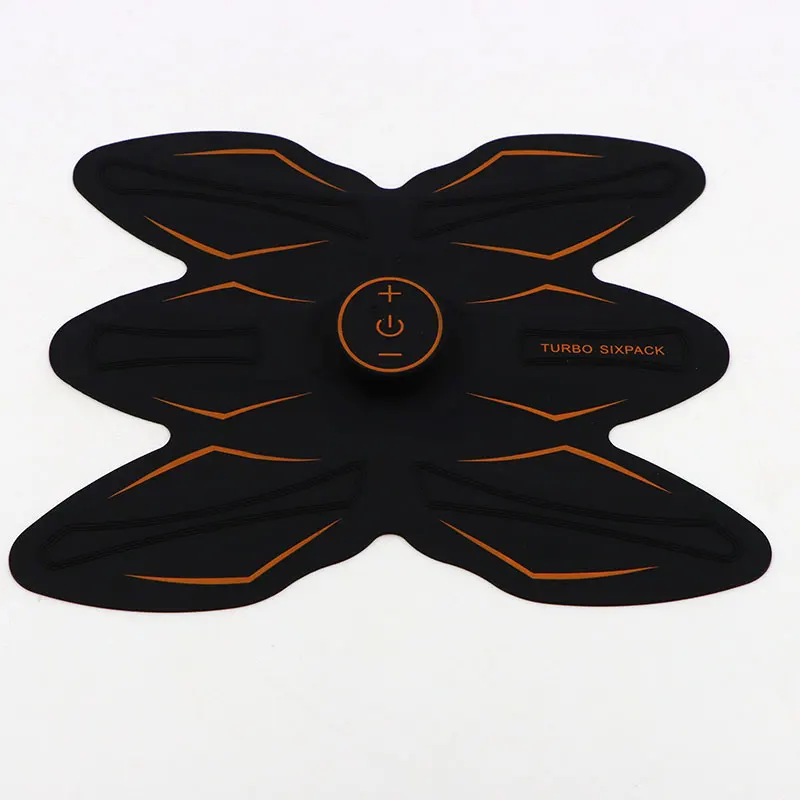

EMSシリコン腹筋パッチ

EMS シリコーン腹筋パッチは、単に電極を皮膚に保持するだけではありません。調達チームにとっての本当の課題は、安定した皮膚接触、信頼性の高い導電性、快適な柔軟性、確実なコンポーネントの統合、そして一貫した量産を同時に実現することです。材料の選択が適切でなかったり、成形が制御されていないと、不均一な接触圧力、電極の変位、シリコンの破れ、接着不良、または製造バッチ間の外観の不一致が発生する可能性があります。

LSRがEMSシリコンパッチ用途に適している理由

ウェアラブル EMS 製品の場合、シリコーンは繰り返しの曲げ、伸ばし、および日常使用中に寸法安定性を維持しながら、柔軟性を維持する必要があります。従来の圧縮成型シリコーンは単純な形状には適していますが、複雑なウェアラブル構造では、壁の厚さ、形状、接合界面、および自動生産をより厳密に制御する必要があることがよくあります。

液体シリコーンゴムは、この種の用途にいくつかの工学的利点をもたらします。

まず、LSR は優れた流動特性を備えており、比較的複雑なキャビティや微細な構造領域を高い再現性で充填できます。これは、パッチに位置決めリブ、電極開口部、スナップフィット インターフェイス、薄い柔軟なセクション、または統合されたケーブル保護が組み込まれている場合に役立ちます。

第二に、LSR は、長時間の皮膚接触に適したソフトタッチの表面に成形できます。配合に応じて、柔軟性、サポート性、耐変形性のバランスをとるために硬度を選択できます。

第三に、LSR オーバーモールディングにより、ウェアラブル アセンブリ内の個別の部品の数を減らすことができます。複数の機械的ファスナーや接着層を使用する代わりに、選択したコンポーネントの周囲にシリコーンを成形して、統合された保護および機能構造を作成できます。

プライベート ラベルの EMS フィットネス デバイスを開発しているブランドの場合、このアプローチにより組み立てが簡素化され、製品全体の一貫性が向上します。

材料の性能と工学的価値

シリコーン配合は、EMS ウェアラブル開発において最も重要な変数の 1 つです。意図する皮膚接触環境、機械的要件、デバイスのアーキテクチャ、およびターゲット市場に応じて、適切な化合物を選択する必要があります。

この用途に関連する一般的なシリコーンの特性は次のとおりです。

●繰り返しの体の動きに対応する柔軟な弾力構造。

●快適なソフトタッチの表面。

●湿気や汗に強いです。

● 一般的な環境条件に対する優れた耐性

●繰り返しの曲げにも安定した性能を発揮します。

●成形後の寸法安定性が良好です。

●通常の使用条件下での変形が少ない。

● 適切に指定された場合、電子組立プロセスとの適切な互換性

皮膚に接触するコンポーネントの場合、材料の選択では、対象市場に適用される規制要件や試験要件も考慮する必要があります。製品の構成や意図する主張に応じて、ブランドは、制限物質、皮膚接触適合性、またはその他の製品固有の要件に関連するテストを必要とする場合があります。

Aobo シリコーンは、お客様が最終用途に基づいて適切なシリコーン グレード、硬度、色、表面仕上げ、製造プロセスを選択するのをサポートします。

代表的な用途

EMS シリコーン腹筋パッチは、単一の固定デバイス構造ではなく、さまざまな消費者向けウェアラブル フィットネス製品向けに設計できます。

典型的なアプリケーションには次のものがあります。

EMSフィットネスベルトと腹部トレーナー

シリコーン構造は、電極エリア、制御モジュール、コネクタ、および調節可能な固定システムと統合して、柔軟な腹部トレーニング インターフェイスを作成できます。

ポータブル筋肉刺激装置

コンパクトなシリコンパッチは、ポータブルウェルネスおよびフィットネス製品用の軽量電子モジュールを中心に設計できます。

スマートフィットネスウェアラブル

EMS とセンサー、Bluetooth 接続、充電モジュール、またはデジタル制御システムを組み合わせた製品の場合、シリコーンは保護インターフェイスと柔軟な外装コンポーネントの両方として機能します。

プライベートブランドの家庭用電化製品

ブランド所有者は、基礎となる機能構造の一貫性を維持しながら、カスタマイズされた寸法、色、ロゴ、テクスチャ、およびパッケージングを必要とする場合があります。シリコーン成形は、これらの OEM/ODM プログラムに最適です。

設計とカスタマイズに関する考慮事項

EMS シリコーン コンポーネントの設計は、シリコーン部品単体ではなく、完全な組み立てから始める必要があります。

硬度の選択

シリコーンの硬度は、快適さ、柔軟性、変形抵抗、取り扱いに影響します。より柔らかい素材は柔軟性と皮膚への適合性を向上させることができ、より高い硬度は追加の構造サポートを提供する可能性があります。

したがって、推奨される硬さは、パッチの形状、固定方法、電極の設計、および予想される使用条件に従って決定する必要があります。

電極の統合

電極の位置と露出は設計上の重要な考慮事項です。シリコーン型は、組み立て中または使用中の不要な動きを防止しながら、電極の正確な位置合わせを維持する必要があります。

アーキテクチャに応じて、Aobo Silicone は導電性コンポーネントの周囲または隣接するシリコーン成形をサポートでき、最終構成は電子設計によって決まります。

厚さとフレキシブルゾーン

シリコーンの厚さが不均一であると、柔軟性や成形性能に影響を与える可能性があります。繰り返し曲げられる領域は、応力集中を軽減するために適切な遷移を備えて設計する必要があります。

金型の設計中に、薄肉部分、エッジの移行部、位置決め機能、および強化された接続ゾーンをすべて検討する必要があります。

表面仕上げ

外面は、さまざまな質感、光沢レベル、マット仕上げ、エンボスパターン、またはブランド機能でカスタマイズできます。表面処理は、外観と洗浄要件の両方に従って選択する必要があります。

ブランディング

OEM 顧客は以下を指定できます。

● ロゴのエンボスまたはデボス加工

● カスタムカラー

●表面の質感

● 部品番号付け

●梱包形態

● カスタマイズされた寸法

● 成形されたブランド構造

Pantone のカラー マッチングは、ブランド ガイドラインが確立されているプロジェクトに対してサポートできます。

製造工程

Aobo Silicone は、カスタマイズされたシリコーン コンポーネントに構造化された製造ワークフローを使用しています。

1. 図面と DFM レビュー

ツーリングの前に、エンジニアは顧客の 2D 図面、3D モデル、アセンブリ要件、電極の位置、壁の厚さ、抜き勾配の状態、および重要な寸法を確認します。

目的は、金型の製作前に潜在的な成形および組み立ての問題を特定することです。

2. シリコーン材料の準備

指定された LSR 材料は、お客様の性能およびコンプライアンス要件に従って準備されます。硬度、色、硬化システムなどの材料特性は、製造中に制御されます。

3. 精密金型開発

金型は最終部品の形状と生産量に応じて設計されます。開発中には、ゲートの位置、通気、パーティング ライン、インサート、および脱型条件が考慮されます。

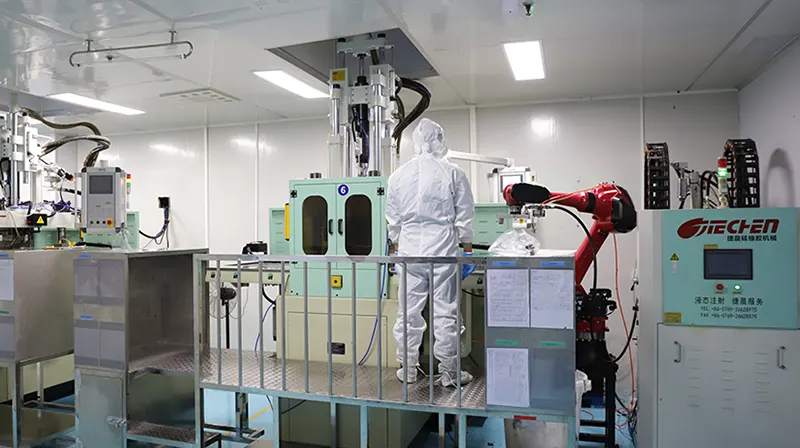

4.LSR射出成形

液体シリコーンは、制御された加工条件下で金型に注入されます。手動で組み立てられたシリコーンコンポーネントと比較して、自動化された LSR 成形は、より再現性の高い形状と生産の一貫性を実現します。

5. オーバーモールディングとコンポーネントの統合

必要に応じて、指定されたインサートまたは一体構造の周囲にシリコーンを成形できます。正確なオーバーモールディング方法は、電気コンポーネント、基板材料、機械設計によって異なります。

6. トリミングと仕上げ

成形後、部品は検査され、不要なバリや成形残留物が除去されるように仕上げられます。最終的なウェアラブル製品に影響を与える可能性のある欠陥がないか、表面の表面がチェックされます。

7. 検査と梱包

完成したコンポーネントは、梱包前に寸法検査と目視検査を受けます。 OEM 顧客向けに、カスタマイズされたパッケージングと識別情報を提供することもできます。

主要な技術的パラメータ

次のパラメータは、EMS シリコーン コンポーネントの予備的な参照として使用できます。最終仕様は、製品設計およびテスト要件に従って確認する必要があります。

※実際の値は選択したシリコーン化合物、製品構造、試験方法によって異なります。最終的な技術仕様は、エンジニアリング検証中に確立する必要があります。

EMS ウェアラブル コンポーネントの品質管理

寸法のばらつきがコンポーネントの組み立てやユーザーエクスペリエンスに影響を与える可能性があるため、ウェアラブル製品では一貫性が特に重要です。

一般的な品質管理プロセスには、原材料検査、初期品の承認、工程内検査、寸法サンプリング、外観検査、最終包装検査が含まれます。

カスタム プロジェクトの場合、主要な制御ポイントには次のものが含まれる場合があります。

寸法精度: 承認された図面と照らし合わせて重要な寸法がチェックされます。

外観：表面の汚れ、気泡、バリ、変形、色ずれ、成形不良を検査します。

機械的性能: プロジェクトの要件に応じて、引張、伸び、引裂抵抗、変形特性を評価できます。

アセンブリの互換性: シリコーンコンポーネントは、嵌合する電子部品および機械部品に対してチェックされます。

バッチの一貫性: 製造パラメータと検査記録は、製造バッチ間のばらつきを減らすために管理されます。

特定の品質文書要件がある顧客の場合、量産前に検査基準をプロジェクトの品質計画に組み込むことができます。

調達チームが発注前に確認すべきこと

EMS シリコーン コンポーネントを調達する場合、購買チームは単価のみに基づいてサプライヤーを評価することを避ける必要があります。

より重要な問題は、サプライヤーが開発サイクル全体をサポートできるかどうかです。

メーカーに問い合わせてください:

1.3D ファイルやエンジニアリング図面から直接作業できますか?

2.実際の用途に基づいてシリコーンの硬度を推奨できますか?

3.LSR オーバーモールディングまたはインサートモールディングをサポートできますか?

4.量産時の重要な寸法はどのように管理されますか?

5.カスタマイズされた色、テクスチャ、ロゴを提供できますか?

6.量産前の試作サンプリングをサポートできますか?

7.資料やコンプライアンスに関する文書を提供できますか?

8.繰り返し注文しても一貫した品質を維持できますか?

OEM/ODM プロジェクトの場合、金型開発、シリコーン成形、仕上げ、検査、組立サポートを組み合わせることができるサプライヤーは、複数のベンダー間の調整を大幅に削減できます。

プロジェクトの経験: プロトタイプから生産まで

一般的な顧客プロジェクトは、すぐに製造できるシリコーン設計ではなく、既存の EMS デバイスのコンセプトから始まります。

たとえば、フィットネスエレクトロニクスブランドは、最初に、シリコンボディ、電極の位置、フレキシブルケーブルインターフェイス、および制御モジュールで構成される 3D モデルを提供する場合があります。 DFM レビュー中に、メーカーは、コネクタ領域周囲の壁の厚さが不十分であること、およびパッチの端付近に過度の応力が集中していることを特定する場合があります。

元の設計を直接製造する代わりに、コネクタ領域を強化し、移行領域を最適化し、金型構造を変更することによって、シリコーンの形状を調整できます。その後、組み立てとフィット感のテストのためにプロトタイプ サンプルが作成されます。

顧客がサンプルを確認した後、生産パラメータが修正され、ツールは制御された量産に移行します。このアプローチにより、大量生産が開始された後でのみ成形または組み立ての問題が発見されるリスクが軽減されます。

長期的なリピート注文を計画しているブランドにとって、メリットは最初のロットだけではありません。より大きな価値は、将来の生産工程にわたって同じ材料仕様、金型構成、検査基準、外観基準を維持することです。

Aobo シリコーンを選ぶ理由

Aobo Silicone は、OEM および ODM 顧客向けのカスタマイズされたシリコーン製造に焦点を当てています。同社は、シリコーン材料の選択、金型開発、LSR 射出成形、オーバーモールディング、検査、生産サポートを 1 つの製造ワークフロー内で組み合わせています。

EMSシリコン腹筋パッチは、最終的なデバイス設計に合わせて、素材の硬さ、寸法、色、ロゴ、質感、構造、パッケージングをカスタマイズできます。

焦点は、単にシリコーン部品を製造することではなく、顧客の完全な EMS 製品アセンブリ内で確実に動作するコンポーネントを作成することにあります。

よくある質問

シリコンパッチを既存のEMSデバイスにカスタマイズできますか?

はい。カスタム ツールは、顧客が提供した 2D 図面、3D モデル、サンプル、または機能要件に従って開発できます。

推奨されるシリコンの硬度はどれくらいですか?

すべてのEMS製品に適した単一の硬さはありません。 Shore A 20 ～ 80 は一般的な開発範囲と考えることができ、最終的な選択は柔軟性、皮膚への接触、固定構造、電極の統合、および機械的要件に基づいて行われます。

シリコーンに電子部品をオーバーモールドすることはできますか?

これは、コンポーネントの材質、温度耐性、形状、接合要件、および電気設計に応じて異なります。アセンブリは、ツーリングの前に DFM 中に評価する必要があります。

量産前にサンプルを作ってもらえますか？

はい。量産前の寸法検証、組立てテスト、外観評価、初期機能テスト用の試作サンプルを開発できます。

シリコンの色は当社のブランドカラーと一致しますか?

はい。カスタムカラーは、素材と生産の実現可能性に応じて、Pantone のリファレンスまたは顧客が承認したカラーサンプルに従って開発できます。

製品は医療用途に適していますか?

このコンポーネントは、皮膚に接触するウェルネス製品またはフィットネス製品用に設計されている場合がありますが、規制対象の医療機器への適合性は、完成した製品、使用目的、適用される規制、および必要なテストによって異なります。医療上の主張は、シリコーン素材のみから推測されるべきではありません。

見積もりにはどのような情報を提供する必要がありますか?

最も有用な情報には、3D/2D 図面、寸法、ターゲットのシリコーン硬度、推定年間数量または注文数量、色の要件、電極またはインサートの情報、表面仕上げ、パッケージング要件、およびターゲット市場が含まれます。

OEMおよびODM生産をサポートしていますか?

はい。 Aobo Silicone は、顧客の設計に基づく OEM 製造と、材料、工具、構造、生産の最適化に関する支援を必要とする顧客向けの ODM 開発の両方をサポートできます。
