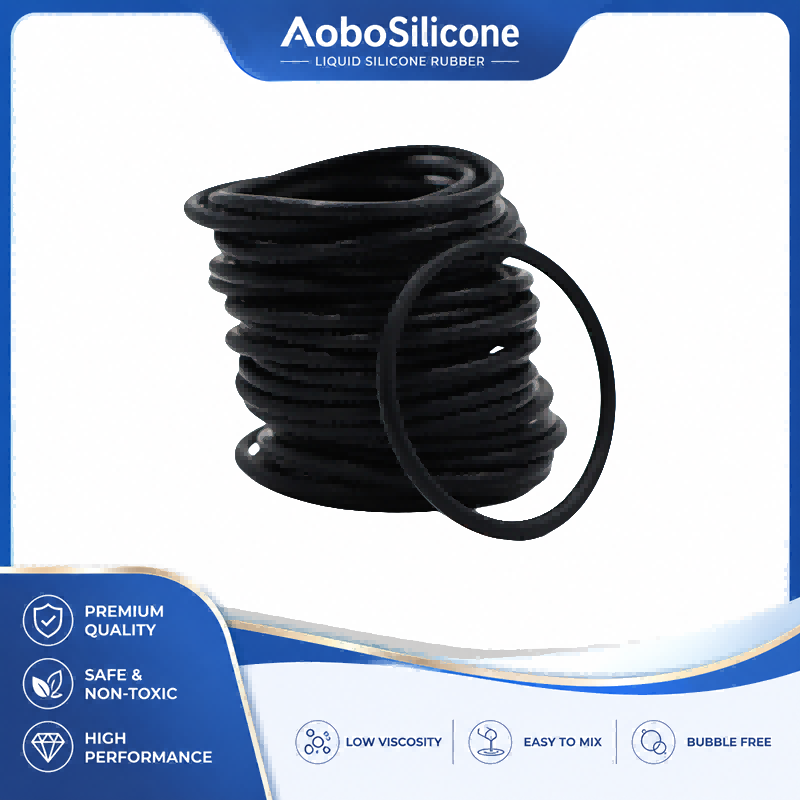

シリコンOリング

シリコーンOリングとは何ですか?

シリコーンOリングは、シリコーンゴムで成形されたO型の円形のシール要素で、圧縮型弾性シールに分類されます。グランド溝に取り付けると、弾性変形して合わせ面に一定のシール圧力を加え、液体やガスの漏れ経路を効果的に遮断します。

現在、主流の 3 次元標準システムが業界を支配しています。

●中国国家規格GB/T 3452.1
●国際規格ISO3601
●米国規格AS568

一般的な断面直径には 1.8 mm、2.65 mm、3.55 mm がありますが、内径は機器の要件に合わせてカスタマイズでき、ほとんどの産業用および民生用機器のグランド設計に適合します。

ニトリルゴム (NBR) やフッ素ゴム (FKM) などの材質で作られた O リングと比較して、O リングは広い温度範囲の許容範囲とクリーンルームグレードの安全性で際立っており、高温/低温および高衛生用途のシールとして推奨されています。

コアパフォーマンスの利点

1.広い温度範囲で安定した性能を発揮
Oリングは弾力性を継続的に維持します。−60℃〜220℃、最大 250 °C の短期間のピーク温度に耐えることができます。低温でも硬化したり脆くなったりせず、高温でも簡単に老化したり変形したりしません。そのため、コールド チェーン システムやベーキング装置など、温度変動が大きいシナリオに最適です。

2.環境に優しく、クリーンで高い衛生基準に準拠しています。
食品グレードおよび医療グレードのシリコーン O リングは無毒、無臭で、優れた生体適合性を示します。これらは食品との接触に関する安全性認証を満たしています。FDA 21 CFR 177.2600そしてLFGB、接触した媒体に悪影響を及ぼさず、有害物質が浸出しないため、衛生要件が厳格な環境に適しています。

3.優れた耐老化性と電気絶縁性
シリコーン素材は、オゾン、紫外線、大気老化に対する優れた耐性を備え、長期間の屋外または光にさらされた環境でも性能の低下が遅くなります。また、高い絶縁破壊電圧を備えた優れた電気絶縁性も備えているため、電子部品や電気部品の封止によく選ばれています。

4.優れた復元力と高いシール信頼性
シリコーンは柔軟性があり、反発力が強いです。静的シールの場合、通常、スクイーズ率は次のように制御されます。20%--30%、長期圧縮後の圧縮永久歪みが低くなります。これにより、安定したシール効果を継続的に維持し、静的用途での漏れを最小限に抑えることができます。

主な応用分野

シリコーン O リングは、そのユニークな性能特性により、特定の温度、衛生、断熱要件を持つ産業で広く使用されています。

● 食品、飲料、医療業界: コーヒーマシン、ウォーターディスペンサー、食品加工機械、医療機器、医薬品包装など - 食品グレードの安全性と高温滅菌耐性を活用。
● 家電・浴室業界：電気ケトル、給湯器、シャワーヘッド、浄水器、炊飯器などの家庭用電化製品の水・空気回路の防水・防塵シールです。
● 電子・電気産業: パワーモジュール、コネクタ、屋外照明、センサーおよびその他のコンポーネント。複合絶縁、防水および防塵シーリングを実現します。
● 産業用および特殊機器: 高温と低温が交互に起こる複雑な条件を処理する、ベーキング装置、冷蔵施設、航空宇宙部品、実験器具など。

4 つの主要な選択基準

選定を誤るとシール不良に直結し、寿命が大幅に短くなります。 O リングを選択するときは、次の点に注目してください。

1.動作温度と接触媒体を一致させる
装置の連続使用温度範囲とシールが接触する媒体 (水、蒸気、弱酸、弱塩基など) を確認してください。

重要な注意事項：シリコンは耐油性に劣るため、石油系液体や強溶剤との長時間の接触には適しません。このような場合にはフッ素ゴム（FKM）製Oリングを推奨します。

2.寸法および公差基準に厳密に従います

機器のグランド設計に適合する内径と断面直径を選択してください。正確な寸法公差を確保するには、GB/T 3452.1 や AS568 などの一般的な標準サイズを優先します。リングが大きすぎると潰れによる損傷が発生しやすく、リングが小さすぎるとシール不良や隙間漏れが発生します。

3.適切な絞り速度を制御する
静的シールの場合、絞り率は20%--30%シール効果と耐用年数のバランスをとるために推奨されます。シリコーンは耐摩耗性や耐引裂性が比較的低いため、高速回転や頻繁な往復運動を伴う動的シールのシナリオには推奨されません。

4.適切な硬度グレードを選択してください
● 一般条件: 70 ショアAが標準的な選択です。
● 高圧条件: 80--90 グランドからのはみ出しを防ぐためにショアAの高硬度グレードを推奨します。
● 低圧・真空条件: 50--60 ショア A 低硬度グレードにより表面なじみ性が向上します。

適切な設置とメンテナンスのヒント

標準化された取り付けとメンテナンスにより、O リングの耐用年数が大幅に延長され、シール不良が減少します。

1. 設置前検査: O リングの表面にバリ、亀裂、汚れがないことを確認します。グランドの内壁が鋭いエッジがなく滑らかで、取り付け中にリングを切らないようにすべてのエッジが面取りまたは丸められていることを確認してください。

2. インストール手順: 鋭利なエッジのない取り付けツールを使用し、リングを過度に伸ばしたりねじったりしないでください。必要に応じて、メディア互換潤滑剤を塗布します。二硫化モリブデンなどの固体粒子を含むグリースは禁止されています。。ネジ山やスプラインなどを通過するときは、表面の傷を防ぐために専用のガイドマンドレルを使用してください。

3. 圧縮要件: エンドキャップを取り付けてファスナーを締めるときは、リングの位置ずれやねじれを引き起こす一方的な圧力を避けるために、対称的かつ均等に締めてください。

4. 保管とメンテナンス: オゾンや強酸・アルカリ条件を避け、暗所、室温、乾燥した環境に保管してください。永久圧縮永久歪みを低減するため、長期のアイドル期間中は伸長または圧縮された状態で保管しないでください。

Aobo シリコーン: 高品質 O リングの信頼できるメーカー

アオボシリコーンでは、原料配合・成形から完成品検査までを自社で一貫管理し、シリコーン製品の研究開発・生産体制を整えています。当社は、あらゆるタイプのシリコーン O リングの量産およびカスタム サービスを提供しています。

● 完全な仕様をカバー: 中国、米国、日本の規格に基づいた標準サイズの全シリーズを在庫しており、ニッチな機器に適合する非標準の内径や特殊な断面のカスタム ツールをサポートしています。
● 複数の材料グレード: 一般工業グレード、食品グレード、医療グレード、難燃グレードなどが用意されており、対応する材料試験報告書と適合証明書類が付属します。
● カスタム配合: お客様の作業条件に応じてゴムの配合を調整し、パーソナライズされたシールのニーズに合わせて温度耐性、導電性、引裂き抵抗、その他の特殊な特性を最適化できます。
● 安定的かつ効率的な配送：標準サイズは即日発送可能です。カスタム製品は迅速なツーリングと大量生産を経て、少量から中量の注文と大量の注文の両方に確実に納期どおりに納品されます。

広く使用されている基本的なシール部品である O リングの品質は、機器の安定性と操作の安全性に直接影響します。適切な材質と仕様を選択し、適切な設置とメンテナンスを行うことによってのみ、シール性能を最大限に活用することができます。 O リングの選択に関する質問やカスタム要件がある場合は、プロによる選択サポートと無料サンプル サービスについて Aobo Silicone にお問い合わせください。

よくある質問

1. 適切な O リングを選択するにはどうすればよいですか?

温度、媒体、サイズ標準、および硬度に基づいて選択します。静的シールには 70 ショア A が一般的です。

2. Oリングは再利用できますか?

圧縮永久ひずみや微細な損傷によりシールの信頼性が低下するため、再使用は推奨されません。

3. インストールの重要なヒントとは何ですか?

部品を清潔に保ち、過度の引き伸ばしやねじりを避け、鋭利なエッジを面取りし、固体粒子のない互換性のある潤滑剤を使用してください。

4. O リングは動的用途に適していますか?

高速回転や頻繁な動作には理想的ではありません。熱に注意すれば低速回転での使用も可能です。

5. シリコン O リングはどのように保管すればよいですか?

オゾンや強力な化学物質から離れた涼しく乾燥した暗所に保管し、長時間の引張りや圧縮を避けてください。

6. どのような認定とカスタム オプションが存在しますか?

食品グレードおよび医療グレードのバージョンは FDA および LFGB 基準を満たしており、カスタム サイズと配合も利用可能です。
