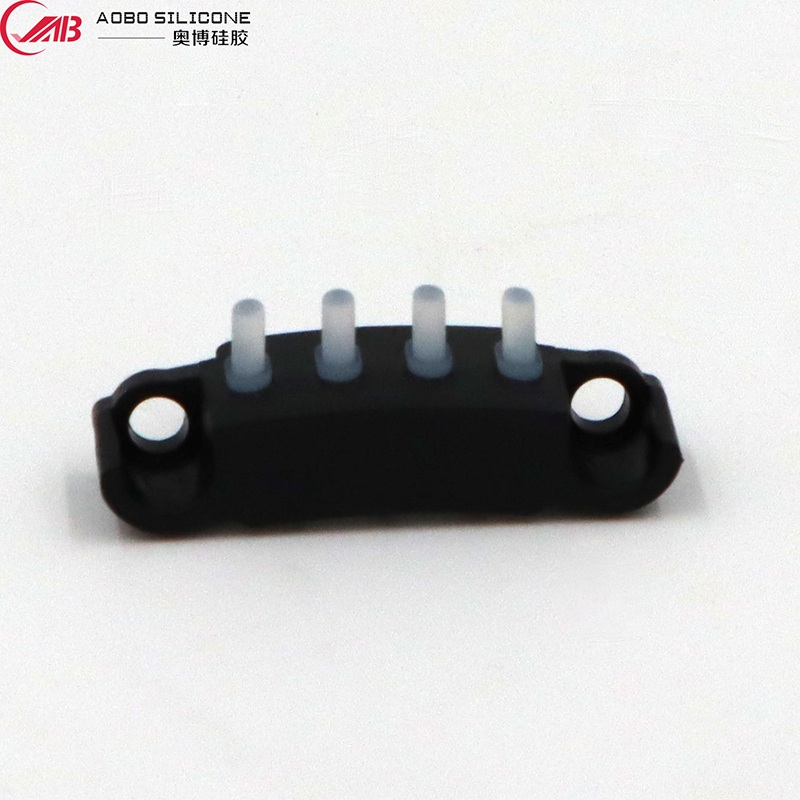

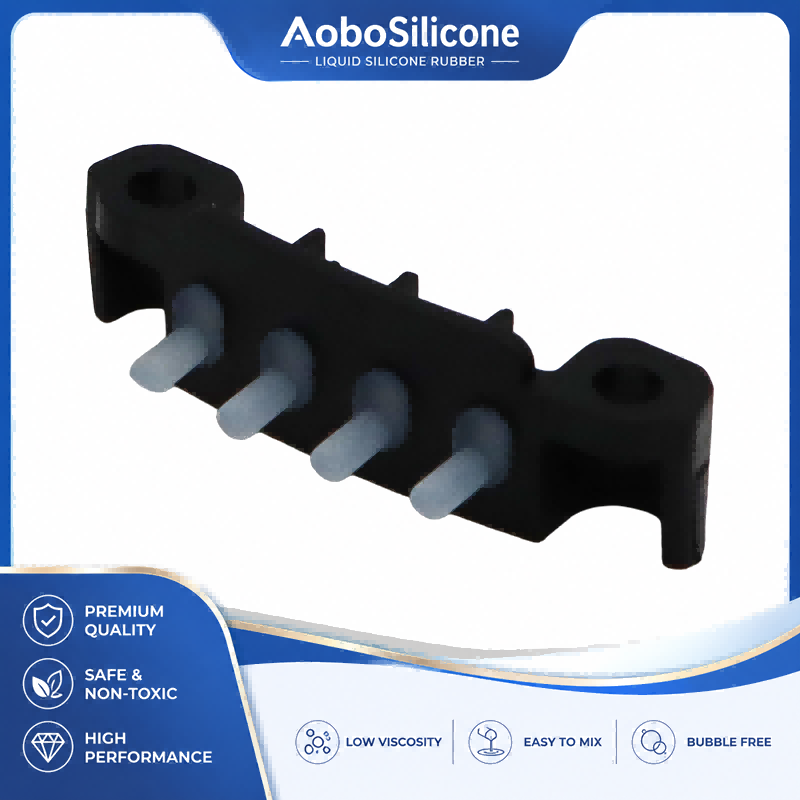

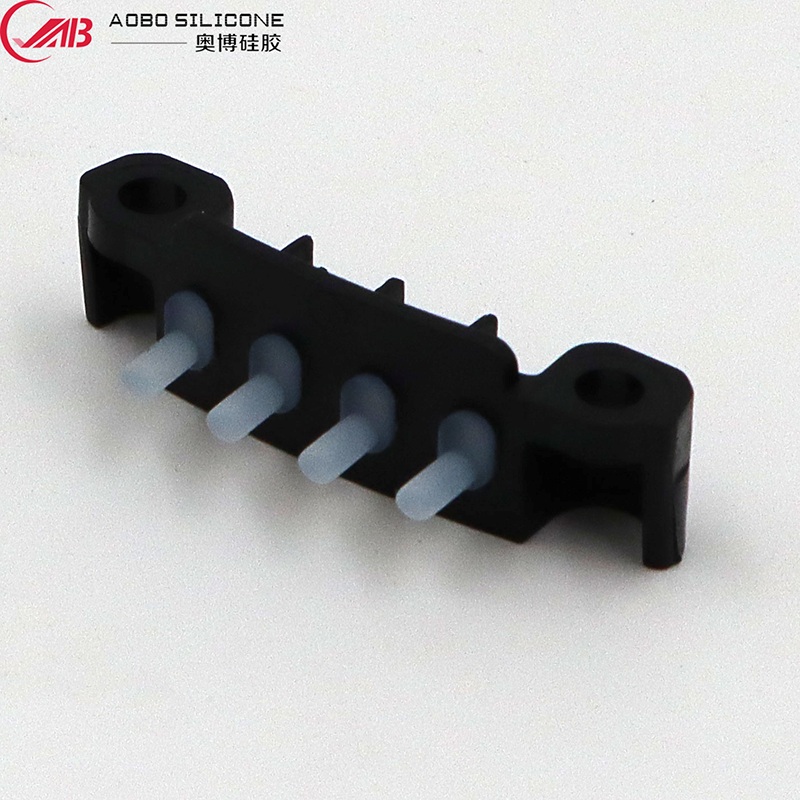

LSR オーバーモールド キーパッド アセンブリ (プラスチック ブラケット付き)

プラスチック ブラケットを備えた LSR オーバーモールド キーパッド アセンブリは、複合ヒューマン マシン インタラクション コンポーネントです。内部支持骨格として硬質プラスチックブラケットを使用し、液体シリコーン射出オーバーモールドプロセスによりブラケット上にキーパッド機能領域を一体的に形成し、最終的に支持剛性と押圧弾性を兼ね備えた一体型キーパッドアセンブリを実現します。

そのコア機能は、キーパッド部分の密閉保護と最適化された操作感を実現しながら、さまざまな電子機器に正確な押下入力インターフェイスを提供することです。業界でよくある 3 つの問題点をターゲットにしています。

● 分割アセンブリの高い故障率: 「プラスチックブラケット + 独立したシリコンキーパッド」の従来の分割ソリューションには接合隙間があり、ほこりや液体がデバイスに侵入し、誤動作を引き起こす可能性があります。一体化されたオーバーモールド構造により、接合ギャップがなくなり、保護性能が大幅に向上します。
● 長年使用すると劣化を感じる: 通常のシリコンキーパッドはしっかりとしたサポートが不足しており、長時間押し続けると変形しやすく、反発力が弱く、感触が不安定になります。プラスチック製のブラケットは安定したリミット制御を提供し、正確なキーストロークの移動と長期にわたる一貫した感触を保証します。
● 組み立てコストが高い: 複数コンポーネントのソリューションでは、個別の調達と段階的な組み立てが必要となり、材料管理と人件費が増加します。統合アセンブリは装置全体に直接取り付けることができるため、組み立て手順と生産管理コストが削減されます。

主な利点とセールスポイント

当社は、材料、プロセス、耐用年数、コストという 4 つの側面から製品を磨き上げ、定量化可能な実用的な価値をお客様に提供します。

1. さまざまなシーンに対応する高品位LSR素材
技術的特徴：食品グレードの高純度液体シリコーン原料で作られ、ショア硬度は30°〜70°、使用温度は-40℃〜180℃で、RoHS、FDA、LFGBおよびその他の環境コンプライアンス規格によって認証されています。
顧客のメリット: この製品は、屋外の高温/低温、医療衛生、母子接触などの過酷なシナリオに適応し、顧客の追加の材料認証コストを節約し、準拠したミッドエンドからハイエンド製品の発売を直接サポートします。

2. 一体型オーバーモールディングプロセス、高レベルのシール保護
技術的特徴: LSR射出オーバーモールディングプロセスを採用し、シリコン層とプラスチックブラケット間の接着強度が最高に達します。≧5N/mmスプライシングギャップなし。標準モデルは保護等級 IP65 を達成しており、カスタマイズされた最適化により IP67 にアップグレードできます。
お客様のメリット: キーパッド領域は効果的な防水性と防塵性を実現し、液体、油、ほこりがデバイスに侵入するのを防ぎ、最終製品のアフターセールス修理率を大幅に削減し、機械全体の耐用年数を延ばします。

3. 高精度な成形制御、量産でも安定した感触
技術的特徴：金型加工精度の限界突破±0.02mm、キーストロークの移動公差は±0.05mm以内に制御され、単一キーの押圧力偏差は10g以下です。
お客様のメリット: 大量に納品された製品は、キー詰まり、オフセット押し、感触の違いがなく、均一な感触と安定した移動を特徴としています。エンドユーザーの操作エクスペリエンスが向上し、顧客の最終製品での不良率が減少します。

4. 統合設計、総合調達コストの削減
技術的特徴: 単一のアセンブリにサポート構造とキーパッド機能が統合され、複数のコンポーネントを分割して調達して組み立てる従来の方法が置き換えられます。
顧客のメリット: 調達 SKU、倉庫保管および管理コストが削減されます。デバイス全体の組み立て手順が 30% 以上削減され、組み立ての人件費が節約されます。また、複数のコンポーネントの公差の累積を回避し、完成したデバイスの生産歩留まりを向上させます。

詳細な技術仕様

以下は製品の標準ベースラインパラメータです。コアインジケーターは、顧客の要件に応じてカスタマイズおよび調整できます。

上記は従来のパラメータベンチマークです。特別なアプリケーション要件については、LSR オーバーモールド キーパッド アセンブリ (プラスチック ブラケット付き)、独自の材料配合と構造最適化ソリューションを提供できます。

幅広いアプリケーションシナリオ

この製品は、密閉保護、安定した感触、耐候性を備えているため、複数の業界におけるヒューマン マシン インタラクション キーパッド シナリオをカバーし、さまざまな分野の差別化された需要に適応します。

1. 家庭用電化製品産業
サブシナリオ: スマート ドア ロック キーパッド、ポータブル Bluetooth スピーカー キーパッド、アクション カメラ ファンクション キー、屋外パワーバンク キーパッド、リモコン キーパッド
応用価値：一体化したシール構造により製品の防水・防塵性が向上。繊細なシリコンタッチがユーザーの操作体験を最適化します。さまざまな製品の外観デザインに柔軟に適合し、差別化された競争力の構築に貢献します。

2. 産業制御分野
サブシナリオ：産業用制御端子盤キー、試験機操作キー、屋外測量機器キー、自動化機器制御キー
応用価値：耐油性、耐老化性、広い温度範囲に優れ、複雑な産業環境でも長期間安定して動作します。正確なキーストロークの移動により、信頼性の高い産業操作入力が保証され、機器の操作、メンテナンス、交換のコストが削減されます。

3. 医療・ヘルスケア分野
サブシナリオ: 家庭用理学療法機器のキーパッド、ポータブル検出器のキーパッド、看護機器のファンクション キー、歯科医療機器のキーパッド
応用価値: 医療グレードのシリコーン素材は安全で無毒で、アルコールや消毒剤による繰り返しの拭き取りにも耐性があります。密閉構造により薬液や汚れが機器内部に浸透しにくく、医療機器の衛生安全基準を満たしています。

4. カーエレクトロニクス分野
サブシナリオ: 車両中央制御ファンクション キー、ステアリング ホイール補助キー、自動車充電器キーパッド、自動車内装制御キー
応用価値：高温・低温サイクルや紫外線劣化に強く、長期間使用しても黄ばんだり変形したりしません。安定した反発感は車のブラインド操作にも適しており、車載グレードの性能要求に応えます。

安定したパフォーマンスと柔軟なカスタマイズ機能を備えた、LSR オーバーモールド キーパッド アセンブリ (プラスチック ブラケット付き)は、多くの業界でヒューマン マシン インタラクション コンポーネントに推奨されるソリューションとなっています。

認証と品質管理

権威ある認定

当社の製品と生産システムは国内外の多数の権威ある認証に合格しており、さまざまな地域や業界のコンプライアンスアクセス要件を満たしています。

●材料環境認証：RoHS、REACH、FDA、LFGB
●品質マネジメントシステム：ISO9001:2015品質マネジメントシステム認証取得
● 性能テストレポート: キーパッドの寿命、高温および低温サイクル、防水評価、材料構成に関するサードパーティのテストレポートが入手可能です。
●特別認証サポート：お客様と協力して、医療グレード、自動車グレード、難燃グレードなどの特別な試験と認証を完了することができます。

全工程品質管理システム

原料の入荷から完成品の納品まで一貫した品質管理システムを確立し、各バッチの安定した品質を保証します。

1. 原材料の入荷検査: 原材料の各バッチは、硬度や粘度などの主要な物理的指標をサンプリングしてテストし、材料証明書と環境報告書と照合してチェックされます。不適格な原材料は直接拒否され、供給源から隠れた品質リスクが排除されます。
2. 金型の初品確認：新規金型および金型修理後の初回品抜きを実施し、寸法精度、接着強度、押し心地などを全次元検査します。適格性が確認されて初めて量産が開始されます。
3. 工程内巡回検査: 生産中に2時間ごとに抜き取り検査が行われ、外観、サイズ、感触、接着強度などの重要な項目が検査されます。大量生産品の一貫性を確保するために、プロセスパラメータがリアルタイムで調整されます。
4. 完成品の出荷前全数検査: 出荷前にすべての製品に対して 100% の外観検査が実行され、AQL 基準に従って性能パラメータがサンプリングされます。不良品は直接排除され、適切な納品歩留まりが保証されます。

差別化された競争上の優位性 | Aobo シリコーンを選ぶ理由

当社は、製品のパフォーマンスと工場サービスの 2 つの側面から核となる利点を構築し、業界平均と客観的に比較して、明確な指標を使用して顧客により高い価値を生み出します。

製品側の利点

1. 材料の純度が高く、耐候性が強い
業界では通常、不純物含有量が高い通常の工業グレードの LSR が使用されており、長期間使用すると黄ばみや老化が起こりやすくなります。当社はデフォルトで高純度の食品グレードのシリコーン原料を採用しており、業界平均よりも不純物含有量が低く、耐老化性が30％以上優れており、中級から高級製品のニーズに直接対応できます。

2. 成形精度の向上、打感の安定性の向上
業界の一般的な金型の加工精度は±0.05mmで、キーストロークの移動公差が大きく、大量生産品では打感の違いが明らかです。高精度金型加工機を使用しており、金型精度は±0.02mm、キーストロークの移動量公差は±0.05mm以内に管理されています。大量生産品の感触の均一性は業界平均よりもはるかに優れています。

3. より強力なオーバーモールド接着力、より長い耐用年数
業界では通常、オーバーモールディングの接着強度が 3N/mm 以上であり、長期間使用すると脱ガムや層間剥離が発生する傾向があります。特殊な表面処理プロセスと最適化された成形パラメータにより、接着強度は ≥5N/mm に達します。 100万回のプレスサイクルや高温・低温サイクル試験後も剥離が発生せず、製品寿命が50％向上します。

工場側の利点

1. 納期の短縮、レスポンスの向上
業界におけるカスタマイズ注文の一般的な納期は 25 ～ 30 日です。当社には独自の金型室と完全に自動化された生産ラインがあり、定期的なカスタマイズ注文は 15 ～ 20 日以内に納品されます。また、お客様の新製品の発売と補充のリズムに合わせて、緊急注文の迅速なチャネルも提供します。

2. より柔軟なMOQ、多様なニーズに適応
業界の一般的な MOQ は 5,000 ～ 10,000 個であり、しきい値は高くなります。当社は1,000個からの小ロット試作をサポートし、国境を越えた販売者や新興ブランドの試作注文ニーズに適応し、顧客の在庫と試行錯誤のプレッシャーを効果的に削減します。

3. より充実したカスタマイズサービス、ワンストップ導入
業界のほとんどのメーカーは、設計サポート能力が弱く、単純な量産に重点を置いています。構造設計、金型開発、サンプル調整から量産までのフルチェーンサービスを提供し、シルクスクリーン印刷、レーザー彫刻、導電性カーボン粒子などのサポート加工も同時に完了し、お客様のカスタマイズニーズにワンストップでお応えします。

カスタマイズされた要求に応じて、LSR オーバーモールド キーパッド アセンブリ (プラスチック ブラケット付き)では、ソリューションの評価から大量納品までの全プロセスの専用ドッキングサービスを提供します。

実際の顧客アプリケーションのフィードバック

以下は、協力的な顧客からの量産フィードバックであり、すべて実際の量産プロジェクトからのものであり、調達の意思決定の参考にしてください。

1. ヨーロッパのスマートホームブランド・スマートドアロックプロジェクト
「当社の屋外用スマートドアロックは、キーパッドへの水の浸入と高い修理率によって長い間問題を抱えていました。Aobo のオーバーモールドキーパッドソリューションに切り替えてから、デバイスの全体的な保護等級が IP67 にアップグレードされ、屋外シナリオでのキーパッド修理率が 65% 低下しました。一方、統合アセンブリにより組み立て効率が 30% 向上し、人件費が大幅に削減されました。構造の最適化から大量納品までわずか 18 日で、新製品の発売に完全に一致しました」スケジュール。」 ------ 調達プロジェクトマネージャー

2. 国内産業用検査機器メーカー・屋外用検出器プロジェクト
「当社の機器は、高温、多湿、粉塵の多い産業現場で使用する必要があります。以前の分割キーパッドにはキー詰まりや接触不良の問題がよくありました。協力の後、Aobo は当社のアプリケーションシナリオに合わせてシリコン配合とブラケット構造を最適化しました。この製品は 100 万回のプレスサイクル後も明らかな感触の減衰を示さず、すべての高温および低温サイクルテストに合格しています。現在、当社のすべての屋外機器シリーズがこのアセンブリに切り替わっており、当社の機器の市場での評判は大幅に向上しています。」 ------ 研究開発部長

サンプルとテストのサポート

お客様の初期段階での試行錯誤のコストを削減するために、当社はお客様の生産前テストと検証を容易にするための包括的なサンプルおよびテスト サポート サービスを提供しています。

1. サンプルの種類

● 一般参考サンプル: 既存在庫からの標準サンプル。質感やオーバーモールド加工の効果を評価するために利用できます。
● カスタマイズされたサンプル: お客様の図面/要件に従って金型を開いて作成された専用サンプル。構造適応および性能テストに利用可能

2. サンプルのリードタイム

●一般参考サンプル：1～3営業日以内に発送
● カスタマイズされた型開きとサンプリング: サンプル生産は 7 ～ 10 営業日で完了します。

3. サンプル料金ポリシー

● 一般的な参考サンプル: 無料で提供されます。お客様は国際速達運賃のみを負担する必要があります。
● カスタマイズされたサンプリング: 合理的な金型料金とサンプル処理料金が請求されますが、後続の大量注文が合意された数量に達した場合、全額返金されます。

4. 試験報告書の申請

●従来の材料環境報告書や基本性能試験報告書の電子版をサンプル付きで無償提供可能
●第三者機関による特別試験報告書が必要な場合は、事前にお申込みいただけます。テストの完了と対応するレポートの発行をサポートします。関連料金はテスト項目に応じて別途計算されます。

梱包および物流配送

包装ソリューション

● 標準梱包: 内層は帯電防止PE袋に梱包されるか、ブリスタートレイで固定され、傷や押し出し変形を防ぎます。外層は厚みのある5層段ボール箱で梱包されており、端には紙のコーナープロテクターが取り付けられ、箱の内側には緩衝フォームが充填されており、輸送中の衝突や押し出しに完全に耐えます。
● カスタマイズされたパッケージング: お客様指定の梱包方法をサポートします。ブランドや国境を越えた販売者の倉庫保管と販売のニーズを満たすために、中立的なパッケージとカスタム印刷された顧客ブランドのロゴと出荷マークが利用可能です。
● 外箱の識別: 製品モデル、数量、バッチ番号、総重量、正味重量、その他の情報が明確にマークされており、顧客がすぐに確認して保管できるようになります。

物流と配送

● 大量生産のリードタイム: 通常の大量注文の場合は 15 ～ 20 日かかります。具体的なサイクルは注文量とカスタマイズの難易度によって異なりますが、緊急の注文については優先処理を交渉することができます。
● 出荷港: 深セン塩田港/蛇口港からのデフォルト出荷。お客様のご要望に応じて他の国内港も指定できます。
● 物流方法: 船便、航空便、国際速達、その他の物流方法をサポートします。お客様のご指定の運送会社と連携し、ドアtoドアのワンストップ物流ソリューションをご提供いたします。

アフターセールス保証とサービスの約束

当社は、お客様の調達に関する懸念を完全に解消するために、包括的なアフターセールス保証とサポート サービスを提供します。

1. 品質保証の取り組み
製品には、12ヶ月の品質保証配達日から。保証期間中、当社は人為的でない品質問題（剥離、サイズの不一致、性能の不適合など）に対して全責任を負います。

2. 品質問題の解決プロセス

● 商品を受け取った後に品質異常が見つかった場合、顧客は7営業日以内にフィードバックし、対応する写真、テストデータ、または不良サンプルを提供することができます
● 24 時間以内に検証を完了し、無料の補充、返品交換、または再加工を含むソリューションを提供します。発生する物流費と生産費は当社が負担します。

3. 充実のサポートサービス

● 独占的なビジネスドッキング: 各顧客には、プロセス全体を通じて注文の進捗状況を追跡し、調達ニーズにタイムリーに対応する専属のビジネススペシャリストが割り当てられます。
● テクニカルサポートサービス: 専門のエンジニアリングチームが構造の最適化、材料の選択、プロセスの適応などの技術サポートを提供し、お客様の製品応用におけるさまざまな問題の解決を支援します。
● 視覚的な注文の追跡: 生産中の定期的な進捗状況のフィードバック、完全な透明性とトレーサビリティを備えた出荷後の完全な物流情報の提供

よくある質問 (FAQ)

長期間使用すると、プラスチックブラケットとシリコン層が剥離しますか?

いいえ。特殊なプラスチック表面処理技術と最適化された LSR オーバーモールディング パラメーターを採用し、最大 5N/mm 以上の接着強度を実現します。 100万回のプレスサイクルや高温・低温サイクル試験でも剥離や剥がれがなく、通常使用と同等の寿命を保証します。

このオーバーモールドされたキーパッドは、光透過効果を備えたレーザー彫刻を実現できますか?

はい。シリコーンキーパッドへのレーザー彫刻の光透過およびシルクスクリーン印刷の文字/パターンをサポートしています。シリコーンの色と光透過領域は、顧客のバックライト要件に応じて調整でき、インジケーターライトとバックライトを備えたデバイスのキーパッドシナリオに適応します。

ブラケットのプラスチック材料を耐火等級で指定できますか?

はい。プラスチックブラケットはデフォルトで高靭性PC/ABSを採用しており、要件に応じて難燃性PC、PA66、その他のエンジニアリングプラスチックに置き換えることができ、UL94-V0およびその他の難燃グレードを満たし、防火、産業制御、および防火要件のあるその他のシナリオに適しています。

このアセンブリをカスタマイズするには、顧客はどのような材料を用意する必要がありますか?

従来のカスタマイズの場合、顧客は 2D/3D 製品図面、材料硬度要件、色および表面処理要件、予想される投与量およびその他の情報を提供する必要があります。完全な図面がない場合は、サンプルまたは機能要件の説明も提供でき、当社のエンジニアリング チームが構造設計を支援します。

小ロットの試作注文の品質管理基準は大量注文の品質管理基準と同じですか?

はい。注文数量に関係なく、当社は同じ全工程品質管理基準を実施します。出荷前に全外観検査、性能抜き取り検査を完了しております。お客様のご要望に応じて小ロットの全数検査サービスも提供し、均一な納品品質を保証します。

アルコールや消毒液による繰り返しの拭き取りに耐えられますか?

従来の食品グレードのLSRは、毎日のアルコールによる拭き取りや消毒に耐えることができます。頻繁な消毒が必要な医療シナリオでは、化学的腐食に耐性のある特殊なシリコーン配合をカスタマイズできます。これにより、長期間拭いても白化したり、変形したり、ひび割れたりすることがありません。
